HDMI1.4基础技术及测试需求

录入:edatop.com     点击:

\

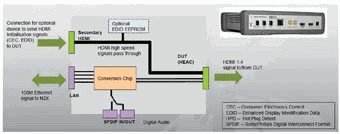

图7 IxN2X HDMI转换器

以包过滤和转发测试为例,介绍HDMI CTS测试过程,测试配置和测试流程可参考图8所示。测试步骤如下:

\

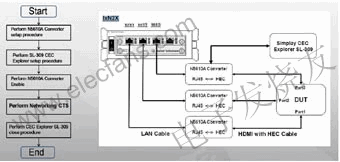

图8 包过滤和转发测试

●连接和配置测试端口。

●以很高的流量速率,从所有端口同时发送1s流量,向过滤数据库注册源MAC地址;

●以100,000frames/s的速率从所有端口发送10×106个64字节长度的包。Port1向Port2发包;Port2向Port3发包;Port3向Port1发包。

●在所有测试端口统计接收的包数。

●在测试端口1,按以下规则验证。其中,criteria #1 = 100 assuming 10×10-6packet error rate;criteria #2 =2。

——在port3上接收的包数-从port3上发送的报数≤criteria #1。

——在Port2上接收的包数≤criteria #2。

——在Port1上接收的包数≤criteria #2。

●如果DUT的端口数>3个,可以轮流使用3个测试端口测试。

●如果所有测试都通过,则此测试成功。

4 结束语

对于家庭网络,HEC是新兴的发展方向,具有很大的发展潜力。在HDMI1.4 CTS(Compliance Test Specification)中,IXIA IxN2X作为惟一被推荐的测试仪表,可用于HDMI以太网网络的测试。

来源:电子发烧友
