HDMI1.4测试规范要求HDMI设备可以在HEC上正确转发BPDU帧,用RSTP协议取消网络环路。

2.2 队列控制 (Queue Control)

希望HEC网络中的设备可以区分流量的优先级,对时间敏感的应用流量,例如在线游戏,视频,VoIP应该比文件下载的流量的优先级高。在HEC网络,通过使用VALN(Virtual Lcal Aea Ntwork)区分流量优先级。图4和图5说明了这个过程。

\

图4 插入了VLAN TAG的以太网帧

\

图5 VLAN TAG的结构

HEC规范规定在网络里至少支持4个队列。我们需要测试用VLAN TAG区分不同流量的优先级,并确保HEC设备在网络发生拥塞时,不丢失高优先级的流量。进一步的测试还需要验证VLAN TAG值通过HEC网络是不变化的。

2.3 流行的网络技术

HEC之所以重要和流行,是因为它在家庭网络中具有竞争优势。第一是被机顶盒生产厂商、游戏提供商和集中多媒体的PC提供商所推动,可以在这些设备上提供互联网终端。第二是被电视生产厂商推动,他们在不断寻求新的功能。一个明显的机会是在电视范围内增加全面的网络功能,提供全面的网络能力,例如统一即插即用 UPnP(Universal Plug and Play)、数字生活网络联盟DLNA(Digital Living Network Alliance)和LiquidHD。

UPnP是一套完整的协议,使家庭网络中的设备可以无缝相互连接。UPnP协议包括6个重要功能:寻址、发现、描述、控制、事件触发和展示。

DLNA即在家庭内外建立一个集中管理个人电脑(PC)、家电(CE)和移动电子设备的互操作性网络,创造一个能够共享和发展全新数字媒体和内容服务的无缝环境。DLNA标准定义了四种主要的产品类型,即Digital Media Server(DMS),Digital Media Player(DMP),Digital MediaController(DMC)和Digital Media Printer(DMPr)。

LiquidHD这项新型个人娱乐技术可将电视、消费电子设备、个人电脑、便携媒体设备以及家庭影院快速、简便地连接成一个无缝网络,让身处网络中的消费者能在家里任何一台采用LiquidHD技术的显示器上尽享任何一个来源设备上的数字内容。目前,消费者只能在电视上观看多媒体内容,数码摄像机、机顶盒、DVD/蓝光光盘(Blu-ray Disc?)播放器或游戏机与电视直接相连。有了LiquidHD技术,消费者能够在家里随心所欲地观看,他们可以先暂停客厅电视上正在播放的电影、电视节目或视频游戏,然后按一下遥控器按钮,就可以在另一台电视或笔记本电脑上接着观看。LiquidHD可以使用各种物理介质,其中包括 HDMI,Ethernet,同轴电缆和输电线。

3 IXIA HDMI测试解决方案

HDMI协议标准是由技术创始厂家(Sony,Phillips,Silicon Image,Panasonic,Hitachi,Thomson and Toshiba)研发出来的,这些创始厂家建立了授权测试中心ATC(Authorized TesTIng Centers),生产厂家必须通过认证测试才能使用HDMI标志。全世界有7个授权测试中心ATC,它们分别分布在Sony(日本),Panasonic(日本),Phillips(印度和法国),Silicon Image(中国(2个ATC)和美国)。

生产厂家必须按照测试标准CTS(Compliance Test Specification)进行测试,然后提交到ATC做协议一致性测试。IXIA与Sony公司合作,制定了CTS标准,在CTS中IxN2X是测试以太网通道(HEC)的惟一测试设备。IxN2X执行测试例来验证CTS,测试场景如下:

(1)Packet Filtering/Forwarding。

(2)Forwarding of BPDU。

(3)RSTP Functionality。

(4)Queue Control。

(5)Unchanged Priority Tag Value。

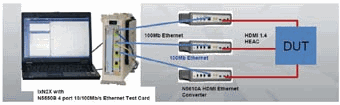

IxN2X测试环境配置如图6所示。

\

图6 IxN2X测试环境配置

IxN2X提供转换器(见图7)一端是HDMI接口,一端是以太网接口。HDMI的初始过程可以通过外置的CEC/CDC控制器或借助可选的EEPROM实现,SPDIF同时使能音频回传通道(与HDMI信号的方向相反)。
