小功率电源中的PSR控制原理

当电感量低出设计正常值时，达到同样的峰值电流需要的时间就短了，Δt=L*ΔI/V,ΔI在DCM模式时等于峰值电流，而峰值电流是固定的。V就是Vin,为常数。所以L低会造成Δt下降，也就是Ton下降。根据伏秒平衡，Ton*Ipk*Np=Td*Ipks*Ns。Np,Ns为常数，Ton的下降同样也造成Td下降。由于Td比上周期T为固定值，Td下降造成T变小，所以频率就升高了。但是由于有最高频率的限制。

所以设计时要注意在最重负载时，频率不能工作在最高频率，这样电感量的变化将得不到补偿。应适当低于最高工作频率。电感量高出正常值时，结果当然是相反的。Io=(Td/T)*(Np*Ipk /Ns)/2。只要Ipk,Td/T不变，输出电流也就不变。所以电感量变化引起的是频率的变化。从公式P=1/2*I*I*L*f也可以看出。I固定，输出功率不变，L的变化引起的是频率f的变化。但一定要注意最高工作频率限制。

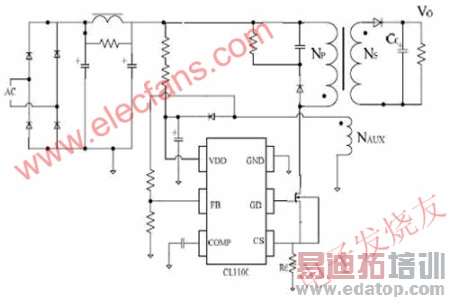

电源参数(7*1W LED驱动)： 输入 AC 90-264V 输出：25.8V 0.3A

从IC资料上可以看出Td/T=0.5 CS脚限制电压Vth_oc为0.91V FB基准为2V，占空比D取0.45 Vin取90V 整流管VF取0.9 最高开关频率取50KHZ 变压器用EE16，AE=19.3mm^2 VCC供电绕组电压取22V(考虑到不同串数LED的兼容性VCC绕组电压取得较高，但通常根据经验，取芯片最大值减去2v)

1、计算次级峰值电流Ipks：

Io=(Td/T)*Ipsk/2

Ipks=Io*2/(Td/T)=0.3*2/0.5=1.2A

2、计算反射电压Vor：根据伏秒平衡

Vin*Ton=Vor*Td

Vin*Ton/T=Vor*Td/T

Vin*D=Vor*Td/T

90*0.45=Vor*0.5

Vor=81V

3、计算匝比N

Vor=(Vo+Vf)*N

N=81/(25.8+0.9)=3.03

4、计算初级峰值电流(考虑到初级电流一部分在转换时的损耗，如吸收中的一部分损耗，磁芯损耗，输出电容损耗，次级铜损)初级电流损耗取输出电流的7%

Ipk=Ipks*(1+7%)/N=1.2*(1+7%)/3.03=0.424

5、计算初级电感量

Vin/L=ΔI/Δt DCM模式时ΔI等于Ipk

vin/L=Ipk/(D/f)

L=vin*D/f/Ipk=90*0.45/50K/0.424=1.91mH

6、计算初级圈数Np,Ns(B取0.3mT)

NP=L*I/(AE*B)=1.91*0.424/(19.3*0.3)*10^3=140TS

NS=NP/N=140/3=46.6TS 取47TS时反算47*3.03=142TS

NA=NS*VA/(Vo+VF)=47*22/(25.8+0.9)=39TS

7、电压取样电阻

当供电绕组电压取22V时，FB基准为2V ，上下取样电阻正好为10比1，取6.8K和68K

8、电流检测电阻Rcs

Rcs=Vth_oc/Ipk=0.91/0.424=2.15 用2.7并11欧电阻

9、二极管反压

=Vin_max/N+Vo=264*1.41/3.03+25.8=149V 取耐压200V的SF14

10、MOS耐压及 漏感尖峰取 Vlk75V

=Vin_max+Vor+Vlk=373+81+75=529V 考虑到功耗选用2N60
