基于FPGA设计EnDat编码器数据采集后续电路

录入：edatop.com 点击：

摘要：随着集成电路技术的发展，FPGA以其体积小、速度快、功耗低、设计灵活、利于系统集成、扩展升级等优点，被广泛地应用于高速数字信号传输及数据处理。EnDat数据接口是适用于编码器的双向数字接口。EnDat可传输编码器的位置值，也能传输或更新保存在编码器中的信息或保存新信息。在此介绍了EnDat接口的特点、功能、时序和数据传输、OEM数据存储，以及编码器数据采集后续电路设计方案，基于FPGA编码器接口的设计，用以进行编码器和DSP处理器之间的通讯。

0 引言

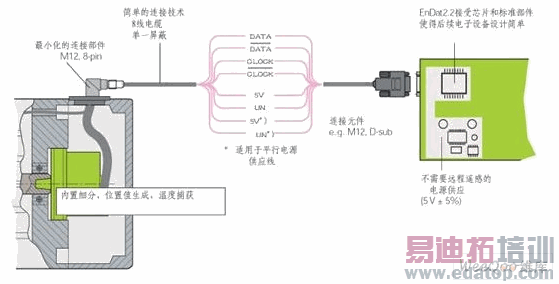

EnDat接口是HEIDENHAIN专为编码器设计的数字式、全双工同步串行的数据传输协议，具有传输速度快、功能强大、连线简单、抗干扰能力强等优点，是编码器、光栅尺数据传输的通用接口。由于使用了串行传输方式，所以只需四条信号线，在后续电子设备的时钟激励下，数据信息被同步传输。数据类型(位置值、参数、诊断信息等)由后续电子设备发送给编码器的模式指令选择决定。编码器利用自然二进制、循环二进制(格雷码)或PRC码对码盘上的物理刻线进行光电转换，将连接轴的转动角度量转换成相应的电脉冲序列并以数字量输出。它具有体积小、精度高、接口数字化及绝对定位等优点，被广泛应用于转台、机器人、数控机床和高精度伺服系统等诸多领域。

1 EnDat接口介绍

1．1 EnDat接口的特点

(1)高性能低成本：通用的接口适用于所有的增量和绝对式编码器，更经济的电能消耗，小的尺寸和紧凑的连接方式，快速系统配置，零点可根据偏置值浮动。

(2)更好的信号质量：编码器内部特别的优化提高了系统精度，为数控系统提供更好的轮廓精度。

(3)更好的实用性：自动系统配置功能；数字信号提高了系统的可靠性；监控与诊断信息有利于系统的安全；冗余码校验有利于可靠的信号传输。

(4)提高了系统的安全性：两个独立的位置信息及错误信息位，数据的校验和应答。

(5)适用于先进的技术发展：(高的分辨率、短的控制周期，最快16 M时钟，安全设计理念)适用于直接驱动技术。

1．2 EnDa2．2编码器性能的提高

(1)传输位置值与附加信息可同时传输：附加信息的类型可通过存储地址选择码选择。

(2)编码器数据存储区域包括编码器制造商参数、OEM厂商参数、运行参数、运行状态，便于系统实现参数配置。

(3)EnDa2．2编码器实现了全数字传输，增量信号的处理在编码器内部完成(内置14 Bit细分)，提高了信号传输的质量和可靠性，可实现更高的分辨率。

(4)监控和诊断功能，报警条件包括：光源失效、信号幅值不足、位置计算错误、运行电压太低或太高、电流消耗太大等；当编码器的一些极限值被接近或超过时提供警告信号。

(5)更宽的电压范围(3．6～14 V)和传输速率(16 M)。

1．3 时序和OEM数据存储

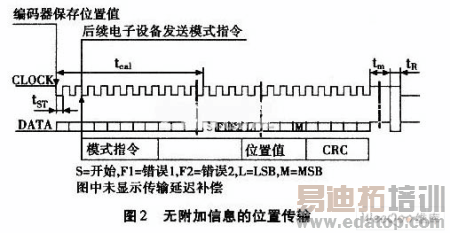

在每一帧同步数据传输时一个数据包被发送，传输循环从时钟的第一个下降沿开始测量值被保存，计算位置值。在两个时钟脉冲(2T)后，后续电子设备发送模式指令"编码器传输位置值"(带或不带附加信息)。在计算出了绝对位置值后(见图2)，从起始位开始编码器向后续电子设备传输数据，后续的错误位F1和F2(只存在于EnDa2．2指令中)是为所有的监控功能和故障监控服务的群组信号，他们的生成相互独立，用来表示可能导致不正确位置信息的编码器故障。导致故障的确切原因保存在"运行状态"存储区，可以被后续电子设备查询。
