基于AT89C52单片机的晶闸管触发器的设计

即定时计数器的最大值为20000，它对应同步脉冲360°电角度。

为了使电流断续后，能够使晶闸管再次导通，必须对两组中应导通的一对晶闸管同时有触发脉冲，可以有两种方法：宽脉冲触发法和双脉冲触发法。宽脉冲触发法是使每个脉冲的宽度大于60°，但必须小于120°，一般取80°～100°。双脉冲触发法是在触发某一号晶闸管时，同时给前一号晶闸管补发一个脉冲，使共阴极组和共阳极组的两个应导通的晶闸管上都有触发脉冲，相当于两个窄脉冲等效的代替大于60°的宽脉冲。采用宽脉冲触发法的软件实现要比双脉冲触发法更简便。现取脉冲宽度为90°，因此计数初值N0为：

即第一个脉冲的延迟时间的计数初值为5 000，又从同步信号产生电路获得6个在相位上相差60的脉冲，经过输入α角的延时，从而控制三相全控桥式晶闸管整流电路输出电流的大小，延迟角度α可以通过软件延时来实现，其延迟初值Nα为：

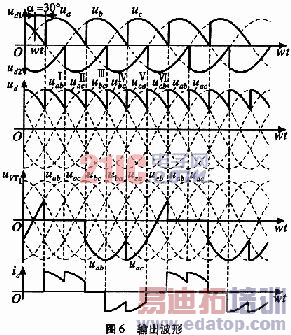

其输出波形原理如图6所示(以α=30°为例)：

2．2 软件的实现

主程序中包括了系统初始化子程序，控制角的输入及计算，同步输入信号的检测，脉冲信号的输出，系统启动、复位或停机的控制。

主程序流程图如图7：

3 结束语

本实验充分利用了AT89C52单片机的内部资源，采用了单片机实现导通α角对电路输出电流的控制，使用单片机内部计数／定时器而省去了一些外围器件，由此使得结构简单。通过软件实现对晶闸管的控制智能化。该控制方案简单，使用元件少、实现容易、应用广泛，有很高的实用和推广价值。

作者：汪 钏，李云红，冯爱玲，邱 驰，章枭枭，钟吉林 吉首大学
