基于AT89C52单片机的晶闸管触发器的设计

1．3 同步电路设计

传统的触发电路一般都需要三相同步变压器提供同步信号，在三相全控桥式整流电路中，采用单片机触发的晶闸管，首先要使触发脉冲的自然换相点与三相电源的线电压的过零点同步。

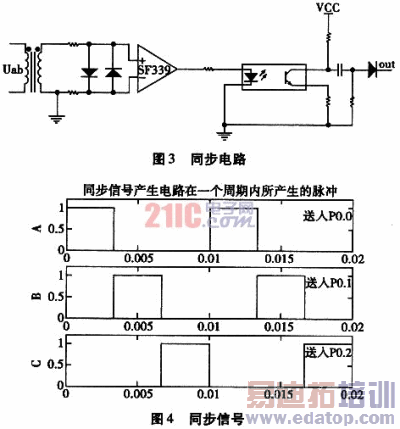

为克服传统的同步变压器接法复杂，调试困难的缺点，采用三个如图3所示的同步电路，每一个电路采集一相同步信号，这样使得误差更小，精度更高。这三个一样的电路分别接入单片机的P0．0～P0．2。同步电路主要由过零检测器SF339和光耦隔离组成。由结构简单、使用方便的SF339从电网中获得的线电压转换成方波信号，再经过光耦隔离，形成触发电路所需的同步信号，其中每个电源周期的过零点输出两个同步脉冲，如图4所示。这样一个周期内，三相电源输出6个同步脉冲，这6个同步脉冲信号在相位上相差60°。同步信号再经过整形输出分别送到AT89C52的三个输入端口P0．0～PO．2．

1．4 触发脉冲驱动电路

六路脉冲控制信号在送入晶闸管控制级之前，必须对其进行放大，因为从AT89C52输出的脉冲信号强度不够驱动晶闸管，此时采用如图5所示的光电耦合集成运放驱动电路。从单片机来的控制信号经过光电耦合再由集成运放放大，达到晶闸管所需的触发脉冲。这种方法摒弃了体积较大的脉冲变压器，电路的结构更简化。

2 软件定时与实现

2．1 软件的定时

由于定时器采用AT89C52的自动计数功能，省去了单片机外接定时芯片，简化了设计电路。采用的晶振为12MHz，分频为12，所以相应的时钟周期为：

来源：山西电子技术
