连续或脉冲输出功率可调LD驱动电源设计

输出电流I与设定的基准电压Vc的关系可由负反馈原理得到：

式中，Vc为基准电压，Ra、Rb为反馈网络中的电阻，R为取样电阻，在理想情况下R、Ra、Rb恒定不变。

由式(2)可知，输出电流I与基准电压Vc呈线性关系。

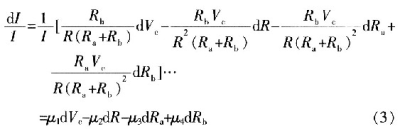

但在实际情况下电阻的温度系数和基准电压的温度系数将影响输出电流的稳定性。对式(2)进行全微分并化简可得电流稳定度的表达式：

由于选取的取样电阻R为欧姆级，而(Ra+Rb)为数十千欧姆级，因此有：μ2>μ1>μ3≈μ4，这说明影响输出电流稳定度的主要因素是取样电阻的温度系数和电压基准的稳定度。在本恒流源中，选用取样电阻精度是0．1％，温度系数是±2．5×10-5／℃，电压基准的温度系数小于1×10-6／℃。

1．3 脉冲控制电路

对许多LD应用来说，有时希望脉冲输出，因为脉冲输出时LD结发热很小。LD工作在低占空比和短脉宽状态时允许比CW电流电平高得多的脉冲电流电平，而且多数不需要制冷。

脉冲LD电源控制技术的关键在于对电流脉冲波形的控制，外控调制信号采用TTL方波，LD输出跟随控制信号以开关方式输出。

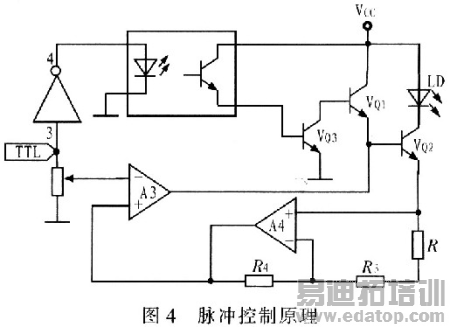

根据上述设计思想设计脉冲控制接口电路，其原理图如图4所示。由非门单元，晶体管VQ3，光电耦合器组成。当脉冲为高电平时，非门输出低电压，使光电耦合器截止，光电耦合器输出低电平，使晶体管VQ3截止，VQ3集电极输出高电平使VQ1、VQ2导通，LD正常工作；反之，光电耦合器导通，使VQ3导通，VQ3集电极输出低电平，使VQl、VQ2截止，LD不工作。在没有外控脉冲控制信号时，接口悬空，非门输入高电平，输出低电压，光电耦合器不工作，晶体管VQ3截止，VQ3集电极为高电平，使VQ1导通，保证LD的正常连续发光。

作者：明 奇 梅欣丽 李常青   来源：电子设计工程
