数字无线实时视频通信和拍摄系统

录入:edatop.com     点击:

值得注意的是:

①使用DSP的HPI接口连接OV9640时,为了获得场频、行频和8位视频输出等信号,DSP的HPIENA引脚必须下拉,使得HD[7:0]能配置为通用I/o接口,才能实现对OV9640的启停或工作模式控制。

②通过修改OV9640的寄存器COMC,将输出大小设定为1280×960或者QQVGA。

③修改寄存器COMH,将输出格式设定为8位的RGB格式,并设定为Master方式。

④FREX为连续帧模式的允许/禁止信号,但默认为禁止。应配置DSP的HD4引脚,将其电平拉高,然后再用HD3将EXPSTB引脚置高以实现连续帧的数据输出;将FREX置低即可返回到(单帧)拍摄模式。

⑤计算数据传输率。该芯片输出并行8位图像信号以及场频、行频同步信号,视频中的l帧图像(160×120)的大小是:

160×120×8=153600位/帧

如果以nRF24L01最大的发送速度2Mbps计算,则每秒可发送

2000000/153600≈13帧

即本系统能以160×120(@13 fps)的速度传输视频信号。

⑥输出数据的并一串转换。

OV9640输出8位并行数据,而nRF24L01为串行接口,因而需要将并行数据串行化。8位并行数据格式为HREF、Bll、G2l、B22、G12……,HREF、G21、R22、G23、R24……。通过编程约定发送端与接收端的时序,可将从HD[2:0]得到的PCLK、HREF和VSYNC信号略去而无须计入无线传输之列。所以串行化时,将每次从D[7:O]读入的8位数据由高位到低位依次按顺序放进SDRAM缓冲中,再传给nRF24LOl发送出去即可。

2.2 DSP与nRF24L01的接口设计

2.2.1 设计要点

DSP使用McBSPl与该芯片直接连接。其中CSN为SPI片选引脚,低电平有效,用DSP的XF引脚与CSN引脚连接;CE为收发模式选择引脚,用HD7进行高低电平控制。其他引脚的连线如图3所示。在编程时需要注意:

①每次通过SPI向nRF24L01发送指令前,必须使CSN得到一次由高到低的电平跳

变,即每次执行指令后,都要将CSN置高才能继续发送下一条指令。

②nRF24L01的SPI为下降沿锁存数据,故应将McBSPl配置成"有延时的下降沿"。

③IRQ引脚为低电平有效,每次产生到DSP的中断必须写"l"来清除。

④若发送端需要接收应答,则应当配置数据通道O来接收应答信号,且接收地址(RX_ADDR_PO)应当与发送地址(TX_ADDR)一致。

⑤芯片必须经过Standby模式才能进入TX或RX模式,故在TX和RX模式之间切换时应先将CE拉低以进入Standby模式。

⑥写寄存器的指令只能在Powerdown或Standby模式下执行,故在修改寄存器值前也应当将CE拉低。

⑦以下的2.2.2和2.2.3均未开启AACK和ART功能。因为系统在连续视频流方式运行时,只要求得到高数据传输率以满足实时性,而并不需要纠错重发。但在拍摄方式下,则应该打开这两项功能,以确保图像数据的完整性。

2.2.2 ESB发送数据

①将配置位PRIM_RX置低;

②保持CSN为低电平,送入接收端的地址(TX_ADDR)和数据(TX_PLD);

③将CE置高,开启数据发送;

④数据发送完毕,产生TX_DS中断;

⑤CE置低,可进入Standby模式。

2.2.3 ESB接收数据

①配置位PRIM_RX置高,CE置高,则130μs后,nRF24L01开始监听空中信号;

②收到合法的数据包后RX_DR产生中断;

③状态寄存器中的RX_P_NO记录所接收的数据通道;

④CE置低可进入Standby模式;

⑤MCU通过SPI得到数据。

2.2.4 部分程序示例

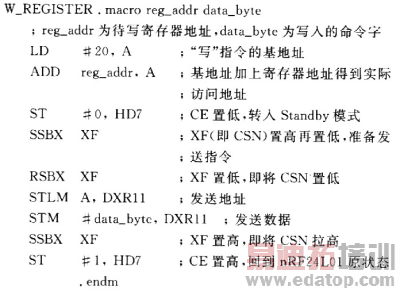

(1)写nRF24L01寄存器

\

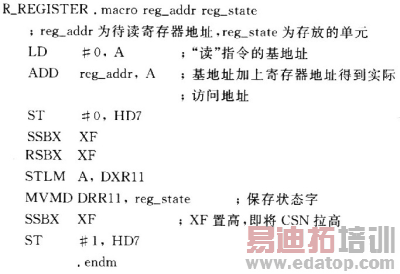

(2)读nRF24L01寄存器

\

\

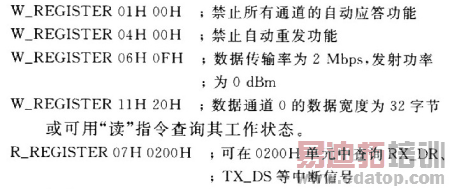

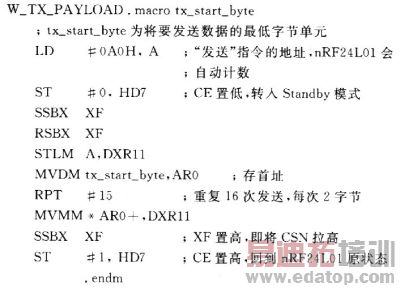

(4)发送数据

假设在(3)中已经将数据宽度定为32字节,则W_TX_PAYLOAD.macro tx_start_byte

\

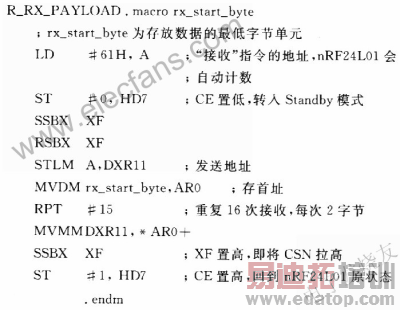

(5)接收数据

同样假设在(3)中已经将数据宽度定为32字节,则R_RX_PAYLOAD.macro rx_start_byte

\

结语

以DSP为核心的无线通信系统,在硬件上采用了高速低功耗的无线射频芯片nRF24L01、高性能的TMS320VC5402数字信号处理芯片以及多功能的摄像芯片OV9640,使其能够实现强大的视频通信功能,并且在软件层次上优化设计,以缩短等待延迟和降低功耗。本系统的扩展性很强,例如,加装语音编解码芯片即可实现无线音频和视频的同步传输;加装视频压缩芯片可以提高帧速率;同时使用两片(或两片以上)的无线收发芯片能实现全双工,更能提高空中数据传输率;改用高分辨率的摄像芯片即可获得更优质的视频和图像效果等,但也提高了硬件连线和软件设计的难度。

总之,无线视频和无线图像通信是未来无线领域的重点发展方向。本设计实现了在一定帧速率下的实时QQVGA视频传输,对今后同类系统的设汁有一定的参考价值。
