基于AVR单片机的可预置程控宽带直流功率放大电路设计

2.2 带宽滤波电路

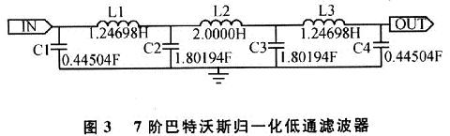

根据项目需要，设计时采用了DC～5MHz和DC～10 MHz两种带宽。综合考虑带内增益波动、相位特性、设计难度，以及无源滤波器在高速、高阶滤波方面相对于有源滤波器有较好性能的特点，滤波电路由分立元件LC组合而成，采用在通频带内起伏最小的巴特沃斯低通滤波器。经测试，7阶下截止频率为5 MHz时，0～4 MHz频带内起伏小于1 dB;截止频率为10 MHz时，O～9 MHz频带内起伏也小于l dB。归一化的7阶巴特沃斯低通滤波器的电路图如图3所示。

根据公式，可计算出截止频率分别为5 MHz、10 MHz，特性阻抗为50 Ω时的滤波器元件参数。其中，L’、C’为计算得到的值，L、C为对应的归一化数据，f为滤波器的截止频率。具体计算结果如表1所列。

2.3 功率放大电路

若采用分立元件，使用大功率、高速三极管推挽输出可以使放大器的输出功率很高，驱动能力较强，但这种电路温度漂移严重，低频及直流时会严重影响输出效果。若采用2片运放分别连接成同相和反相放大，通过差分取出信号，可以实现2倍于运放输出的信号，但这种电路对运放相位要求较高，而且输出信号为浮地。若采用专用的大电压、高驱动电流反馈型集成运放芯片，本项目要求频带很宽，且输出高电压时输出的电流很大，一般很难找到这类芯片。为满足项目设计要求，进一步扩大输出电流，本文采用2片同样的电流反馈型运放THS3092并联输出。

THS3092是双路高压低失真电流反馈型运算放大器，可提供电压为±15 V的线性功率放大，最大输出电流为250 mA(2片并联可达到500 mA)，转换速率高达5700 V/ns，放大6 dB时带宽为160 MHz，能够满足10MHz带宽和高速系统的设计要求。当输出电压从O V变化到15 V时，其电压变换时间约为1 ns，完全能够满足高频信号输出不失真的要求。

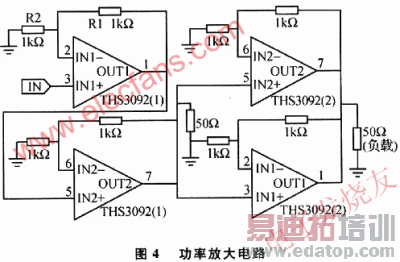

功率放大电路如图4所示。采用2片THS3092构成两级同相电压放大电路和一级运放并联输出扩流电路。每级放大电路增益A=R1/R2+1=2倍(6dB)，3级共18dB，最大可输出峰峰值电压28V。

3 系统软件设计

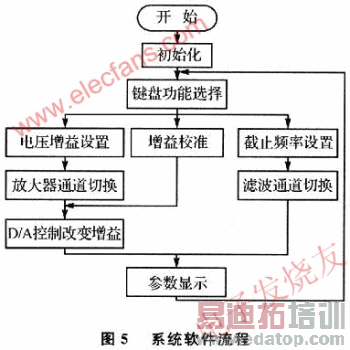

系统软件主要包括3部分：放大器增益及截止频率的设置、增益校准、人机交互。系统软件流程如图5所示。程序开始运行后可通过按键选择增益校准、电压增益设置、截止频率设置等。

作者：曹卫锋 郑安平 张晋字   来源：单片机与嵌入式系统
