降压型PWM控制器APl510原理及应用

录入:edatop.com     点击:

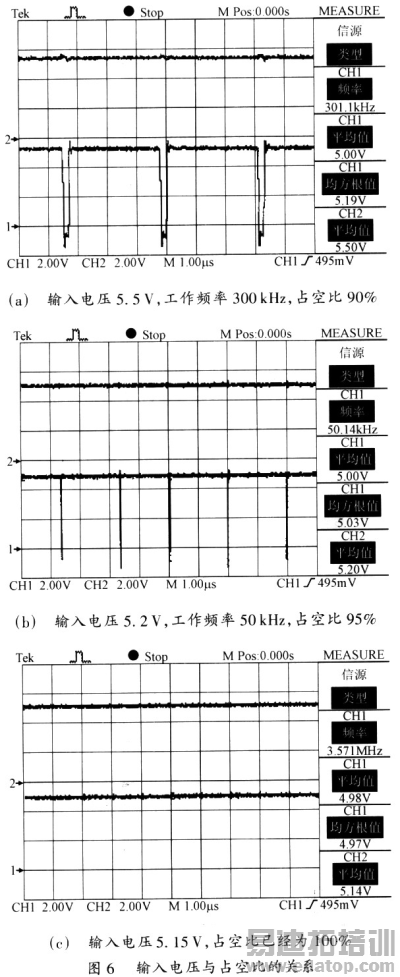

5)输入电压与占空比的关系如图6所示。

\

测试条件,负载电阻:5Ω。CHl为0utput脚输出电压波形,CH2为输入电压波形,量程均为2.OOV/div。图6(a)中输入电压为5.50V,工作频率300 kHz,占空比约90%。图6(b)中输入电压为5.20V,工作频率已经降低到50kHz,占空比进一步增大,占空比约95%。图6(c)中输入电压为5.15V,占空比宽度已经为100%,开关管处于直通状态。

由于APl510的占空比可达100%,在VIN=5.5V时VOET=4 85V,VIN=6V时VOUT=4.89 V,这对一般的PWM控制器来说是很难做到的。虽然APl510有很多优点,但它的电压调整率典型值为1%。从电压调整数据看来,特别是在输入电压较低的情况下APl510电压调整率不是太高。

4 结语

降压型PWM控制器APl510集成度高,内部P沟MOS管导通电阻小,占空比能达到100%,由它组成的降压型稳压器,电路简单、效率高,因而在电子产品的电源中有着广泛的应用。
