基于TB6612FNG和单片机的直流电机控制系统设计

录入：edatop.com 点击：

本设计中使用的TB6612FNG是一款新型驱动器件，能独立双向控制2个直流电机，它具有很高的集成度，同时能提供足够的输出能力，运行性能和能耗方面也具有优势，因此在集成化、小型化的电机控制系统中，它可以作为理想的电机驱动器件。

1 TB6612FNG简介

TB6612FNG是东芝半导体公司生产的一款直流电机驱动器件，它具有大电流MOSFET-H桥结构，双通道电路输出，可同时驱动2个电机。

TB6612FNG每通道输出最高1.2 A的连续驱动电流，启动峰值电流达2A/3.2 A(连续脉冲/单脉冲);4种电机控制模式：正转/反转/制动/停止;PWM支持频率高达100 kHz;待机状态;片内低压检测电路与热停机保护电路;工作温度：-20～85℃;SSOP24小型贴片封装。

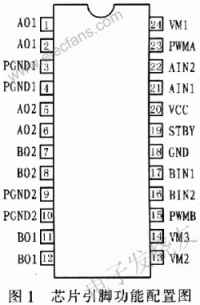

如图1所示，TB6612FNG的主要引脚功能：AINl/AIN2、BIN1/BIN2、PWMA/PWMB为控制信号输入端;AO1/A02、B01/B02为2路电机控制输出端;STBY为正常工作/待机状态控制引脚;VM(4.5～15 V)和VCC(2.7～5.5 V)分别为电机驱动电压输入和逻辑电平输入端。

TB6612FNG是基于MOSFET的H桥集成电路，其效率高于晶体管H桥驱动器。相比L293D每通道平均600 mA的驱动电流和1.2 A的脉冲峰值电流，它的输出负载能力提高了一倍。相比L298N的热耗性和外围二极管续流电路，它无需外加散热片，外围电路简单，只需外接电源滤波电容

就可以直接驱动电机，利于减小系统尺寸。对于PWM信号，它支持高达100 kHz的频率，相对以上2款芯片的5 kHz和40 kHz也具有较大优势。

2 电机控制单元设计

2.1 单元硬件构成

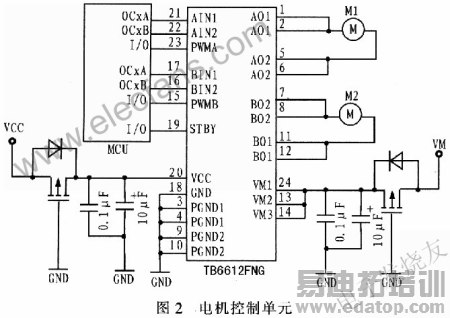

图2所示为TB6612FNG与AVR单片机组成的电机控制单元。单片机定时器产生4路PWM输出作为AIN1/AIN2和BIN1/BIN2控制信号，如图2中OCxA、0CxB对电机M1和M2的控制。采用定时器输出硬件PWM脉冲，使得单片机CPU只在改变PWM占空比时参与运算，大大减轻了系统运算负担和PWM软件编程开销。输入引脚PWMA、PWMB和STBY由I/0电平控制电机运行或制动状态以及器件工作状态。电路采用耐压值25 V的10μF电解电容和0.1μF的电容进行电源滤波，使用功率MOSFET对VM和VCC提供电源反接保护。

2.2 电机控制的软件实现

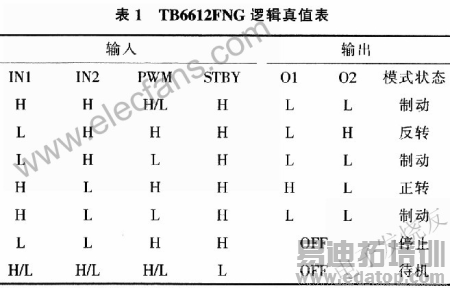

脉宽调制方式产生占空比变化的PWM信号，通过对驱动器输出状态的快速切换，实现电机的速度控制。PWM占空比的大小决定输出电压平均值，进而决定电机的转速。文中采用单极性、定频调宽的PWM调制方式，保证电机调速控制的稳定性。TB6612FNG的逻辑真值表如表1所示。该器件工作时STBY引脚置为高电平;IN1和IN2不变，调整PWM引脚的输入信号可进行电机单向速度控制;置PWM引脚为高电平，并调整IN1和IN2的输入信号可进行电机双向速度控制。表中A、B两通道的控制逻辑相同。
