解析反激电源以及变压器设计

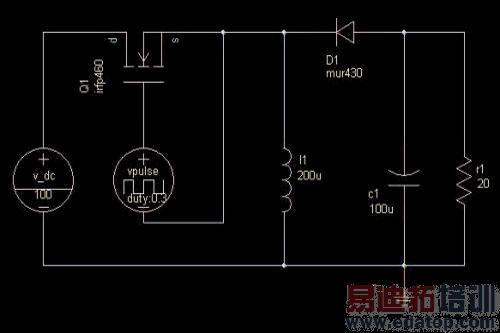

2、那么我们常说，反激flyback电路是从buck-boost电路演变而来，究竟是如何从buck-boost拓扑演变出反激flyback拓扑的呢?请看下面的图：

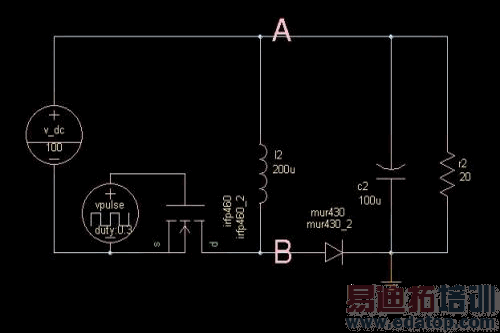

这是基本的buck-boost拓扑结构。下面我们把MOS管和二极管的位置改变一下，都挪到下面来。变成如下的电路结构。这个电路和上面的电路是完全等效的。

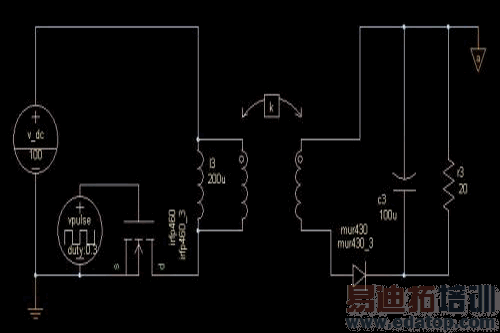

接下来，我们把这个电路，从A、B两点断开，然后在断开的地方接入一个变压器，得到下图：

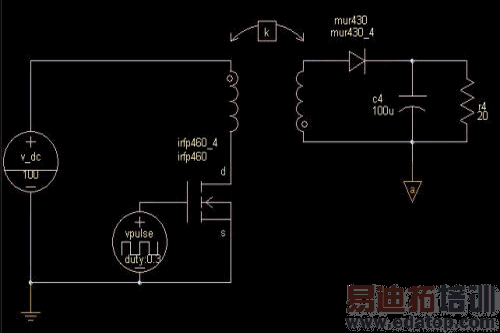

为什么变压器要接在这个地方?因为buck-boost电路中，电感上承受的双向伏秒积是相等的，不会导致变压器累积偏磁。我们注意到，变压器的初级和基本拓扑中的电感是并联关系，那么可以将变压器的励磁电感和这个电感合二为一。另外，把变压器次级输出调整一下，以适应阅读习惯。得到下图：

这就是最典型的隔离flyback电路了。由于变压器的工作过程是先储存能量后释放，而不是仅仅担负传递能量的角色。故而这个变压器的本质是个耦合电感。采用这个耦合电感来传递能量，不仅可以实现输入与输出的隔离，同时也实现了电压的变换，而不是仅仅靠占空比来调节电压。

由于此耦合电感并非理想器件，所以存在漏感，而实际线路中也会存在杂散电感。当MOS关断时，漏感和杂散电感中的能量会在MOS的漏极产生很高的电压尖峰，从而会导致器件的损坏。故而，我们必须对漏感能量进行处理，最常见的就是增加一个RCD吸收电路。用C来暂存漏感能量，用R来耗散之。

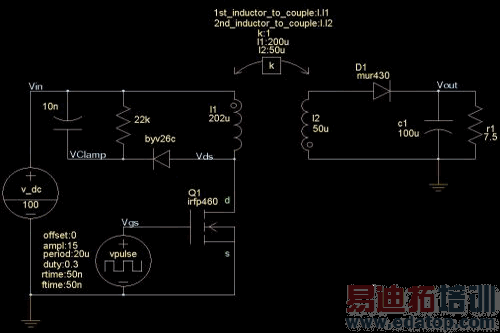

下面先让我们仿真一下反激flyback电路的工作过程。在使用耦合电感仿真的时候，我们需要知道saber中，耦合电感怎么用。简单的办法，就是选择一个理想的线性变压器，然后设置其电感量来仿真。还有一个办法，就是利用耦合电感K这个模型来仿真。下图是我们用来仿真的电路图，为了让大家能看到元件参数的设置，我把所有元件的关键参数都显示出来了。还有，因为仿真的需要，我把输入和输出共地，实际电路当然是隔离的。

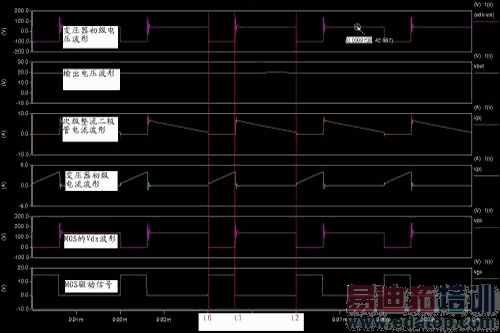

细心的朋友可能会注意到，变压器的初级电感量是202uH，参与耦合的却只有200uH，那么有2uH是漏感。次级是50uH，没有漏感。变压器的电感比是200：50，那么意味着变压器的匝比NP/NS=2：1设定瞬态扫描，时间10ms，步长10ns，看看稳态时的波形吧：
