解析反激电源以及变压器设计

对于探讨反激电源以及变压器这个话题，我犹豫了很久。因为关于反激的话题大家讨论了很多很多，这个话题已经被讨论的非常透彻了。关于反激电源的参数设计也有多篇文章总结。还有热心的网友，根据计算过程，自己编写了软件或电子表格把计算做的傻瓜化。但我也注意到，几乎每天都会出现关于反激设计过程出现问题而求助的帖子，所以，思量再三，我决定还是再一次提出这个话题!我不知道我是否能写出一些有新意的东西，但我会尽力去写好。不期望能入高手的法眼，但愿能给入门者一些帮助。

纵观电源市场，没有哪一个拓扑能像反激电路那么普及，可见反激电源在电源设计中具有不可替代的地位。说句不算夸张的话，把反激电源设计彻底搞透了，哪怕其他的拓扑一点不懂，在职场上找个月薪10K的工作也不是什么难事。

提纲

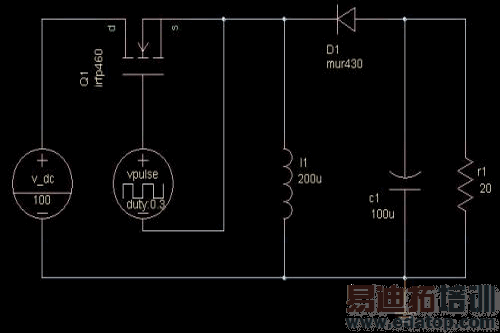

1、反激电路是由buck-boost拓扑演变而来，先分析一下buck-boost电路的工作过程。

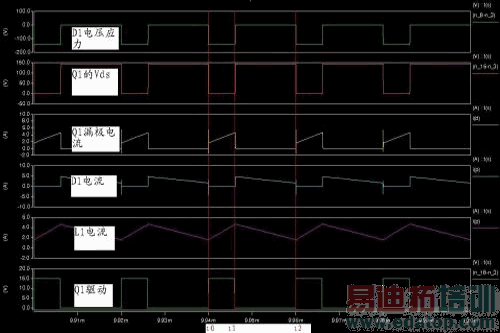

工作时序说明：

t0时刻，Q1开通，那么D1承受反向电压截止，电感电流在输入电压作用下线性上升。

t1时刻，Q1关断，由于电感电流不能突变，所以，电感电流通过D1，向C1充电。并在C1两端电压作用下，电流下降。

t2时刻，Q1开通，开始一个新的周期。

从上面的波形图中，我们可以看到，在整个工作周期中，电感L1的电流都没有到零。所以，这个工作模式是电流连续的CCM模式，又叫做能量不完全转移模式。因为电感中的储能没有完全释放。

从工作过程我们也可以知道，这个拓扑能量传递的方式是，在MOS管开通时，向电感中储存能量，MOS管关断时，电感向输出电容释放能量。MOS管不直接向负载传递能量。整个能量传递过程是先储存再释放的过程。整个电路的输出能力，取决于电感的储存能力。我们还要注意到，根据电流流动的方向，可以判断出，在输入输出共地的情况下，输出的电压是负电压。

MOS管开通时，电感L1承受的是输入电压，MOS关断时，电感L1承受的是输出电压。那么，在稳态时，电路要保证电感不进入饱和，必定要保证电感承受的正向和反向的伏秒积的平衡。那么：

Vin×(t1-t0)=Vout×(t2-t1)，假如整个工作周期为T，占空比为D，那么就是：Vin×D=Vout×(1-D)

那么输出电压和占空比的关系就是：Vout=Vin×D/(1-D)

同时，我们注意看MOS管和二极管D1的电压应力，都是Vin+Vout

另外，因为是CCM模式，所以从电流波形上可以看出来，二极管存在反向恢复问题。MOS开通时有电流尖峰。

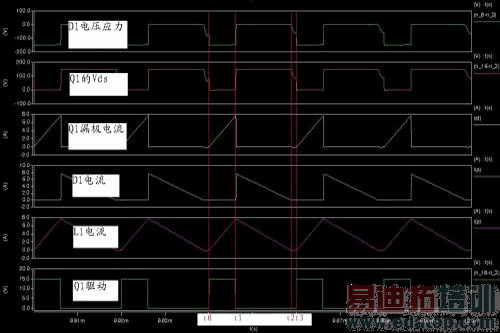

上面的工作模式是电流连续的CCM模式。在原图的基础上，把电感量降低为80uH，其他参数不变，仿真看稳态的波形如下：

t0时刻，Q1开通，那么D1承受反向电压截止，电感电流在输入电压作用下从0开始线性上升。

t1时刻，Q1关断，由于电感电流不能突变，所以，电感电流通过D1，向C1充电。并在C1两端电压作用下，电流下降。

t2时刻，电感电流和二极管电流降到零。D1截止，MOS的结电容和电感开始发生谐振。所以可以看见MOS的Vds电压出现周期性的振荡。

t3时刻，Q1再次开通，进入一个新的周期。

在这个工作模式中，因为电感电流会到零，所以是电流不连续的DCM模式。有叫做能量完全转移模式，因为电感中储存的能量完全转移到了输出端。而二极管因为也工作在DCM状态，所以没有反向恢复的问题。 但是我们应该注意到，DCM模式的二极管、电感和MOS漏极的峰值电流是大于上面的CCM模式的。

需要注意的是在DCM下的伏秒积的平衡是：

Vin×(t1-t0)=Vout(t2-t1)

只是个波形的正反问题。就好象示波器的探头和夹子如果反过来，那么波形就倒过来。

你注意看图的右边，看波形具体的定义是什么。有的波形是两个点相减出来的。

看波形图也要配合这原理图来看的。

当MOS开通的时候，二极管D1承受着反压，是一个负的电压。MOS关断的时候，二极管导通，正向压降很低二极管的反向恢复，和其工作时PN结的载流子的运动有关系。DCM时，因为二极管已经没有电流流过了，内部载流子已经完成了复合过程。所以不存在反向回复问题。会有一点点反向电流，不过那是结电容造成的。

在CCM和DCM模式有个过渡的状态，叫CRM，就是临界模式。这个模式就是电感电流刚好降到零的时候，MOS开通。这个方式就是DCM向CCM过渡的临界模式。CCM在轻载的时候，会进入DCM模式的。CRM模式可以避免二极管的反向恢复问题。同时也能避免深度DCM时，电流峰值很大的缺点。要保持电路一直工作在CRM模式，需要用变频的控制方式。

我还注意到，在DCM模式，电感电流降到零以后，电感会和MOS的结电容谐振，给MOS结电容放电。那么，是不是可以有种工作方式是当MOS结电容放电到最低点的时候，MOS开通进入下一个周期，这样就可以降低MOS开通的损耗了。答案是肯定的。这种方式就叫做准谐振，QR方式。也是需要变频控制的。不管是PWM模式，CRM模式，QR模式，现在都有丰富的控制IC可以提供用来设计。
