降压型开关稳压器APl510

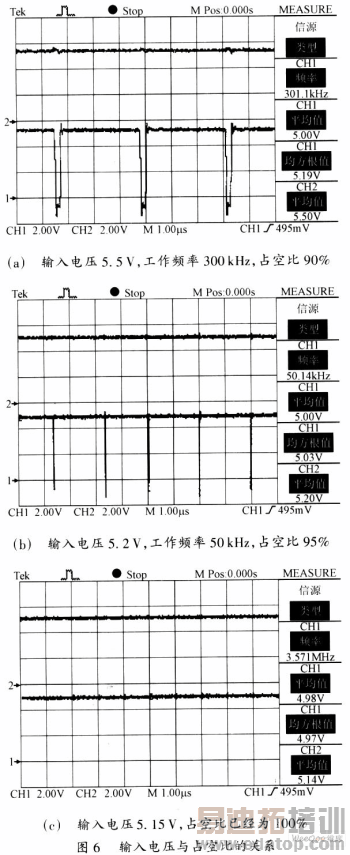

5)输入电压与占空比的关系如图6所示。

测试条件，负载电阻：5Ω。CHl为0utput脚输出电压波形，CH2为输入电压波形，量程均为2.00V/div。图6(a)中输入电压为5.50V，工作频率300 kHz，占空比约90%。图6(b)中输入电压为5.20V，工作频率已经降低到50kHz，占空比进一步增大，占空比约95%。图6(c)中输入电压为5.15V，占空比宽度已经为100%，开关管处于直通状态。

由于APl510的占空比可达100%，在VIN=5.5V时VOET=4.85V，VIN=6V时VOUT=4.89 V，这对一般的PWM控制器来说是很难做到的。虽然APl510有很多优点，但它的电压调整率典型值为1%。从电压调整数据看来，特别是在输入电压较低的情况下APl510电压调整率不是太高。

4 结语

降压型PWM控制器APl510集成度高，内部P沟MOS管导通电阻小，占空比能达到100%，由它组成的降压型稳压器，电路简单、效率高，因而在电子产品的电源中有着广泛的应用。
