降压型开关稳压器APl510

图2电路中RA、RB为输出电压设定电阻，输出电压VOUT与RA、RB阻值的关系如式(1)所列。

ROCSET为MOS管最大电流设定电阻，M0S管最大电流，IMOS与RO*的关系如式(2)所列。

式中：RMOS为MOS管导通电阻，VIN=12V时，RMOS典型值100mΩ。

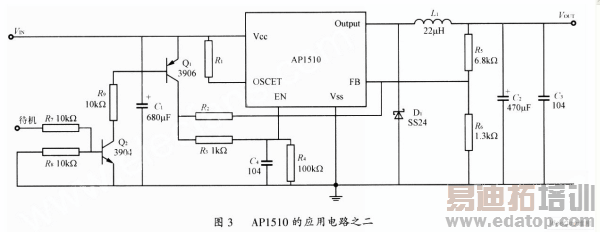

对于电压调整率要求较高的场合，图2所示的电路就可能达不到要求了，而图3所示的电路不仅有电压调整率补偿功能，而且具有待机功能。它能直接受到CPU或者其它数字电路的电平控制，即可进行"工作/待机"模式切换，不需要另加接口电路。

图3中成为补偿电阻，输入电压越高反馈越强，它起到电压补偿作用;Q1、Q2用于"开机/待机"控制，同时起到待机时切断补偿的作用。实际应用过程中可以根据输入电压范围不同决定R2的大小，特别是输入电压较低时(如6~12V)效果显著，输入电压较高(如12~20V)则可省略。

3 试验结果

按图2所示电路，设计并调试了一个5 V输出的稳压器，测试结果如下。

1)电压调整率如表l所列。

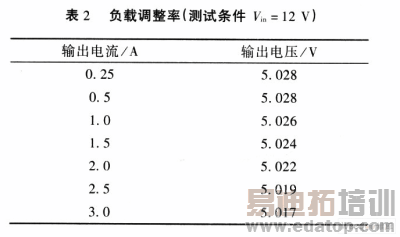

2)负载调整率如表2所列。

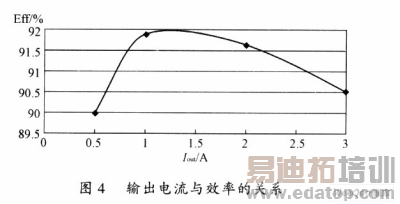

3)输出电流与效率的关系如图4所示。

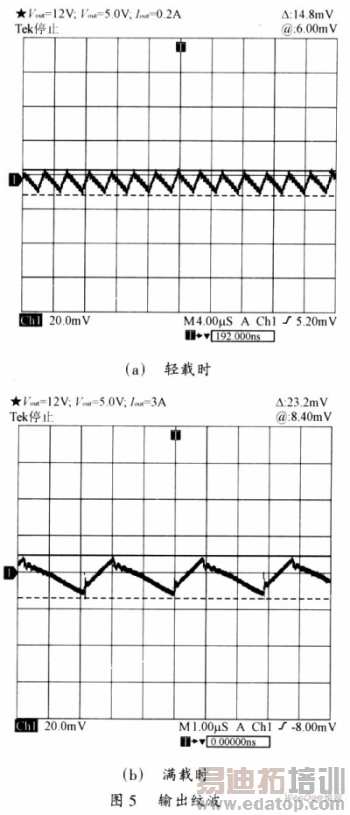

4)输出纹波如图5所示。
