降压型开关稳压器APl510

引言

随着信息技术与集成电路的高速发展，电子产品逐渐向智能化、小型化、低功耗方面发展，同时电源必须做到小体积、高效率、低功耗，以适应电子产品的高速发展。因此，高度集成的PWM控制器在电子产品中得到了广泛应用。

易亨(AnachiD)电子公司推出的降压型PWM控制器APl510可以广泛应用于电子产品的电源中。由于APl510芯片内包含基准电压源、振荡电路、误差放大器、内部PMOS开关管等电路，所以只须外加电感、电容、二极管等少量元器件，便可组成小体积、高效率的降压型开关稳压电源。

l APl5lO的工作原理

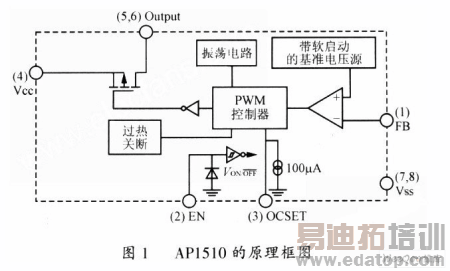

APl510的原理框图如图1所示。

1.1 引脚功能及描述

脚1 (FB)反馈端，误差放大器的反相输入，通过分压电阻连接电源输出端。

脚2 (EN)使能端，工作或待机控制，高电平：正常运行，低电平

：待机运行。

脚3(OCSET)输出电流设定端，通过外部电阻设定最大输出电流。

脚4 (VCC IC)电源输入正端。

脚5、6 (Output)开关输出端，P沟MOS场效应管漏极，连接外部续流二极管和电感。

脚7、8 (VSS IC)电源输入负端。

1.2 工作原理

由图1可知，APl510由基准电压源、振荡电路、误差放大器、PWM控制器、过热关断控制电路以及P沟MOS场效应管等部件组成。

基准电压源为芯片内部电路提供稳定的供电电压，并为误差放大器的同相输入端提供0.8V的电压基准。它具有软启动功能，可以防止电源启动时的冲击，它还具有欠压锁定功能，当输入电压低于3.3V时APl510停止工作;当输入电压高于3.5V时，它自动恢复工作。

振荡电路产生300 kHz的振荡波形，当发生过流保护或短路保护时，工作频率将从300kHz减小到30kHz。

输出电压的取样信号进入误差放大器的反相输入端，经比较后进入PWM控制器，输出占空比变化的方波去驱动内部的P沟M0S管：APl510调节脉冲的占空比可以从0%～100%，这使得APl510可以在很宽的输入电压范围内正常工作。

过热关断电路使芯片结温达到125℃时关断，保护芯片不会因为过热而损坏。其恢复温度为100℃，25℃的温度回差确保芯片过热保护时不会振荡。

APl510内部具有P沟MOS管的限流功能，其计算方法为

式中：

ILOAD为内部P沟MOS管设定的工作电流，APl51O中MOS管的最大工作电流为3 A;

RDS(ON)为APl510中MOS管的导通电阻，其值为100mΩ;

IOCSET为APl5lO中内部恒流源的工作电流，其值为100μA;

ROCSET为脚OCSER对地的外接电阻。

APl510的输入电压范围为3.6～23V，由于内置了P沟MOS管，所以只需外加电感、电容、二极管等，便可组成降压型开关稳压电源。由于采用固定频率工作方式，因而内部补偿电路简单，输出纹波低，瞬态响应好，电源的效率也很高。

2 应用电路

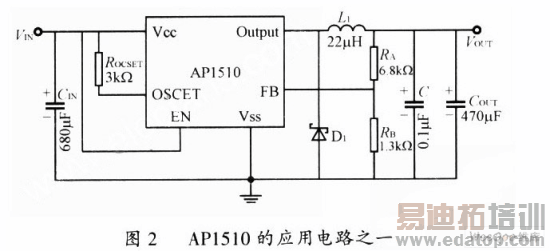

图2所示的电路是一个由APl510组成的典型降压型DC/DC变换器，其输入电压为12 V，输出电压为5V。
