基于电源监控芯片TPS3307的DSP 像处理系统设计

从图中可以看出，电压监控有内置晶振，核心部分非常稳定，并且具有温度补偿参考电压体系。第一、第二监控电压被内部电阻反压后与比较器的参考电压进行比较。SENSE 3管脚的输入电压直接与1.25V参考电压进行比较。基于TPS3307的一种典型的电压监控应用可以用图3的模块图表示。该电路可以同时监控2.5V、3.3V和5V三种电压。

如果SENSE 3的输入电压为2.5V，经内置分压电阻分压后，通过计算门槛电压VIT-可以得知，SENSE 3可以很好的监控2.5V电压。具体计算过程为：

这个值非常适合用于2.5V电源供电。

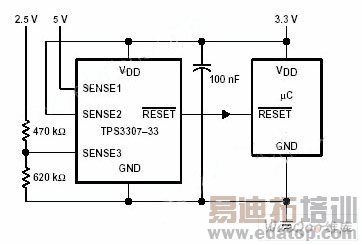

图3 TPS3307应用方案

该方案中的μC代表TMS320C6211、MSP430C325等微处理器。

TPS3307-33D在DSP图像处理系统中的应用

本系统是采用TI TMS320C6211芯片处理通过摄像头拍摄并经过A/D转换后的图像。DSP对图像进行压缩后，由DSP的HPI口通过TI的PCI2040芯片上传到上位机主板上，与上位机的PCI总线进行通信。系统设计中关键是视频处理卡的设计，由于市场上能够买到的视频卡一般功能都有限，不能满足本项目的需求，故自行设计一块视频卡。

在视频卡设计中，电源模块设计非常关键，它直接影响着视频卡的最后实现和稳定运行。电源设计包括两个部分：供电系统和电源检测及上电复位系统。对供电系统来说，为满足系统需要，必须能够提供四种电源电压，分别为-+5V、-5V、+3.3V和+1.8V。+5V电源由外部提供，而其它供电电压需要自行设计。在选择5V-3.3V DC-DC电压泵时，考虑电流大小为：TMS320C6211的130mA、SAA7111A的150mA、EPM7128S的300mA、AM29LV800B的30mA、IDT72V215的2×60mA、MT48LC4M16A2的2×230mA，电流共需在1.2A左右，加上其它的一些电压转换芯片和接口芯片，考虑1.5A的供电电流。即供电电流必须大于1.5A。在选择5V-1.8V DC-DC电压泵为DSP供电时，供电电流要大于830mA。

该系统中的电源检测及上电复位电路，是为保证系统在供电未达工作电压前，各器件不会处于不受控制的状态而设计的。该电路可

以保证这些器件在系统加电的过程中，始终处于复位状态，直到各供电电压达到正常工作电压。另外当电平下降到门限值以下的时候，会强制芯片进入复位状态。

本监控系统采用一片TI的TPS3307-33D作为电源检测IC。该器件定义在其供电VDD>1.1V时其/Reset即可输出有效的信号。如图4所示，在本系统中，该电路可以完成对5V、3.3V和1.8V三种供电电压的监测，并可以对系统的三种器件(C6211、EPLD和AT89C2051)同时进行上电复位和手工复位。

图4 TPS3307电源监控电路
