N倍压电路的工作原理

录入:edatop.com     点击:

N倍电压路

下图中的半波倍压电路的推广形式,它能产生输入峰值的的三倍或四倍的电压。根据线路接法的发式可看出,如果在接上额外的二极管与电容器将使输出电压变成基本峰值(Vm)的五、六、七、甚至更多倍。(即N倍)

\

\

\

N倍压电路的工作原理

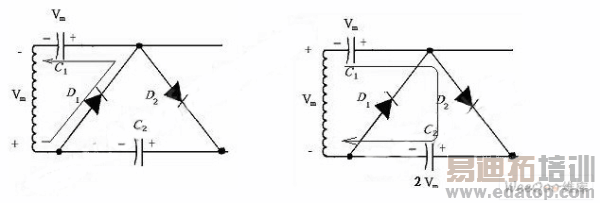

负半周时,D1导通,其他二极管皆截止,电容器C1充电到Vm,其电流路径及电容器的极性如图(a)所示。

正半周时,D2导通,其他二极管皆截止,电容器C2充电到2Vm,其电流路径及电容器的极性如上图(b)所示。

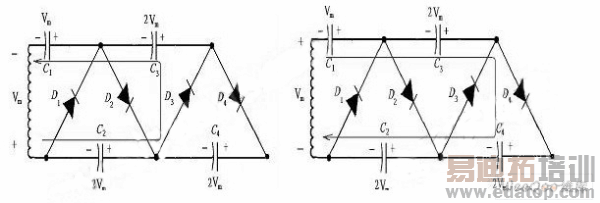

负半周时,D3导通,其他二极管皆截止,电容器C3充电到2Vm,其电流路径及电容器的极性如上图(c)所示。

正半周时,D4导通,其他二极管皆截止,电容器C4充电到2Vm,其电流路径及电容器的极性如上图(d)所示。 所以从变压器绕线的顶上量起的话,在输出处就可以得到Vm的奇数倍,如果从变压器的绕线的底部量起的话,输出电压就会是峰值电压的Vm偶数倍。
