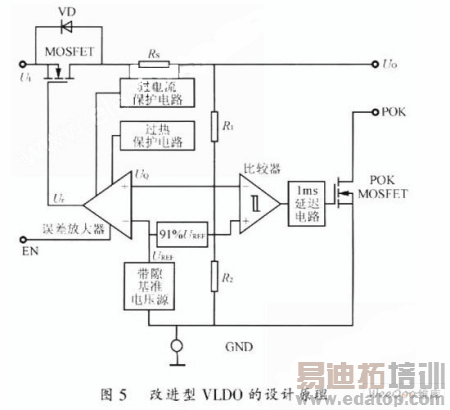

LD0、QLDO、VLDO的设计原理及测试

录入:edatop.com     点击:

\

3 几种线性稳压器的性能比较

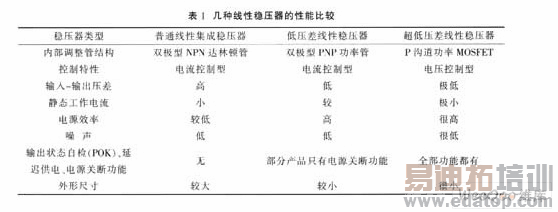

几种线性稳压器的性能比较见表l。

\

4 LDO的性能测试

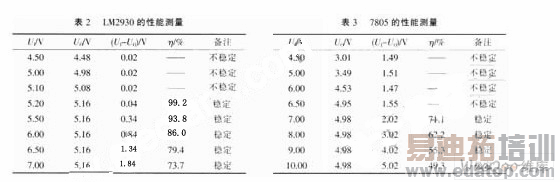

为了说明低压差稳压器的优良特性,现将LM2930与普通三端稳压器7805作一对比性试验,二者的标称稳压值均为5v。稳压器的输入电压取自 HT-1714C型多路直流稳压电源。稳压器的输出端接上假负载R1,使输出电流I0=100mA。输出电压U0用DT860型数字万用表测量。测量数据 以及汁算出的压差值(U1-U0)、稳压电源的效率(η)一并列入表2及表3中。由表2及表3可见,当U1>5.20V时,LM2930即 可正常稳压,稳压值U0=5.16v;当u1=5.20V时的压差仅为0.04 V,U1=5.50V时为0.34V,均低于O 6V。7805则不然,其压差必须大于2V(实际使用时应在4V以上),才能正常稳压,稳压值U0=4.98V。

\

5 结语

不难看出,选择低压差稳压器能显著提高线性集成稳压电源的效率。

来源:维库开发网
