正确选择与应用好便携式电子设备中电池技术

主机要能够读懂电量检测计测量的可变电池组电压，以确定放电结束阈值以及充电终止阈值。至於电量剩余状态(Remaining Stateof Capacity)等，则不需要解读就能直接使用。

上述bq2650x及bq27x00等电量检测计提供电池制造商一个简单易用的选择方案，该方案L[仅仅测量电池电压要精确很多，这些电量检测计可用於各种电池架构，并可支持电池鉴定及双电池应用。

3.2 电量检测算法应用举例之二，能适用于各种通用电量计的新型IC。

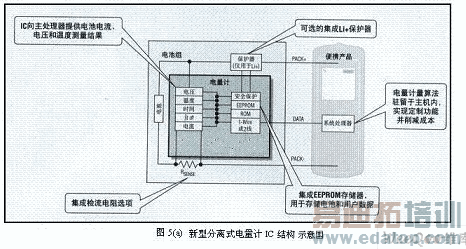

当今不少制造厂商可提供种类丰富的电量计IC，用户可从中选取合适的功能器件，以优化产品的性价比。利用电量计贮测量的电池参数，这种分离式架构允许用户在主机内定制电量计量算法．从而省去电池组内嵌处理器的成本。值此以Dallase semicconductor公司名为例的DS2762芯片作典型分析。一新型分离式电量计IC，其结构见图5(a)所示。

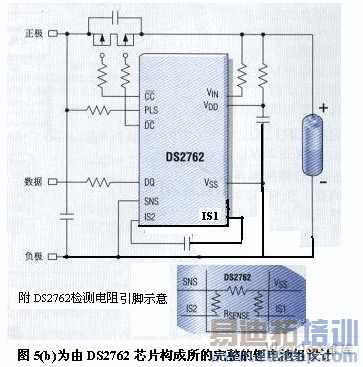

DS2762应用特征 DS2762是一款单节锂电池电量计与保护电路，集成于一片微小的2.46mm× 2.74mm倒装片封装。由于内部集成了用于电量检测的高精密电阻，该款器件非常节省空间。它所具有的小尺寸和无可比拟的高集成度，对于移动电话电池组及其它类似的手持产品，如PDA等，都非常理想。集成的保护电路连续地监视电池的过压、欠压和过流故障(充电或放电期间)。不同于独立的保护IC，DS2762允许主处理器监视/控制保护FET的导通状态，这样，可以通过DS2762的保护电路实现系统电源控制。DS2762也可以充电一个已深度消耗的电池，当电池电压不足3V时，提供一条限制电流的恢复充电路径。图5(b)为由DS2762芯片构成所的完整的锂电池组设计。

DS2762能够精确监视电池电流、电压和温度，其动态范围与分辨率满足任何通行的移动通信产品的测试标准。测得的电流对内部产生的时基进行积分，实现电量计量。通过实时、连续的自动失调纠正，电量计量的精度得以提高。内置的检测电阻消除了因制造工艺和温度而造成的电阻变化，进一步提高了电量计的精度。重要数据保存于32字节、可加锁的EEPROM；16字节的SRAM用于保存动态数据。与DS2762的所有通信均通过1-Wire、多节点通信接口进行，最大限度减少了电池组与主机的连线。其主要特征为；单节锂电池保护器；高精度电流(电量计量)、电压和温度测量；可选的集成25mΩ检测电阻，每个DS2762经过单独微调；0V电池恢复充电；32字节可加锁EEPROM，16字节SRAM，64位ROM；1-Wire，多节点，数字通信接口；支持多电池组电源管理，并通过保护FET实现系统电源控制；休眠模式下电源电流仅2μA(最大)；工作模式下电源电流为90μA (最大)；2.46mm×2.74mm倒装片封装或16引脚下SSOP封装，两者均可选择带或不带检测电阻；复具有备有*估板。

4、结论

应用好便携式电子设备的电池技术是选择锂离子电池和锂聚合物电池及其充电器的基础。至于如何正确选择，还必须视便携式电子设备的具体要求而定。
