基于Linux内核模式的PPPoE优化与实现

PPPOE(Point．to．Point Protoeol over Ethernet)是将PPP协议封装在以太网帧上进行传输，它的通信过程分为探测(Discovery)和PPP会话(Session)2个阶段。PPPoE Discovery阶段主要是客户机确定AC(Access Concentrator)以及客户机与AC协商Session ID。而PPPoE Sess-ion用于完成数据包的接收与发送，同时它也用于完成PPP链路的协商(LCP)，以及网络层的控制协商(IPCP)等。

传统的PPPoE先会用Raw SOCKET读取数据，然后采用用户态程序对其封包解包，然后再发送给内核。但是这种方法会引起大量的内核空间与用户空间的上下文切换，从而带来不必要的开销。而对于实现于内核态的PPPoE，它会把所有的封包以及解包实现于内核，这样就大大提高PPPoE的效率。

1 PPPoE协议概述

1. 1 PPPoE Discovery阶段

在PPPoE Discovery阶段，客户机首先广播一个PADI(0x09)帧。收到PADI帧的一个或多个服务器会发送PADO(0x07)帧，这个包中包含了服务器的各种标识。然后，客户机会选择其中一个服务器发送PADR(0x19)，表明主机选择了这个服务器。最终，收到PADR(0x65)帧的服务器会为新的会话分配资源并向客户机发送PADS(0x65)。当此阶段完成，这两次的对话完成了SESSION_ID以及双方物理地址，为后续数据会话打好基础。

同时PPP协议还提供了一个PADT请求，该请求用于结束这次PPPoE会话。这个请求可以由任何一方发出，同时代表这次回话的结束，图1描述整个discovery过程。

1．2 PPPoE Session阶段

PPPoE Discovery阶段是为整个PPPoE会话获取双方物理地址以及Session_ID，这个Session_ID就成为了双方的通信凭证，在整个会话过程中保持不变。PPP帧数据被封在以太帧中，它在以太帧的标识为0x8864，当碰到0x8864时，就认为是一个PPPoE包。

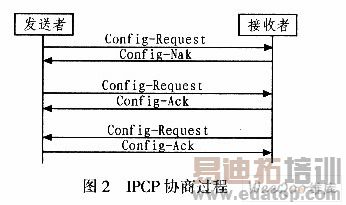

在PPPoE Session阶段，PPPoE除数据传输以外，还提供了链路的协商(LCP)，以及网络层的控制协商(IPCP)等其他服务。对于LCP，它主要用于配置和测试数据通信链路，用来协商PPP协议的一些配置参数选项；处理不同大小的数据帧：检测链路环路和一些链路的错误；终止一条链路，其作用类似于IP层的ICMP协议。而对于IPCP，它主要用于动态地协商客户机与服务器双方IP，实际的数据报文交换过程中主要涉及Config-Request、Config-Ack、Config-Nak和Config-Re-ject。图2描述IPCP协商IP的过程。

2 PPPOE设计实现

从上述PPPoE协议描述中，了解到整个PPPoE会话包括Discovery、链路协商和数据传输3种交互。这3种数据中，数据传输最重要，数据量最大。对于用户空间模式的PPPoE，数据包收发需要通过pty，由用户空间的PPPoE进程处理PPPoE包头后通过Raw SOCKET收发。也就是说所有的PPPoE数据封包结果都在用户空间执行，这样就大大增加了内核空间与用户空间数据切换的次数。为了减少这种开销。这里采用一个内核模块来处理数据的封包解包，这样就大大减少了内核空间与用户空间数据切换的次数，提高效率。所以对内核空间模式的PPPoE的处理策略是：Discovery以及链路协商交互全部在用户空间完成，而数据的封解包则通过一个内核模块在内核空间完成。

2．1 PPPoE会话初始化

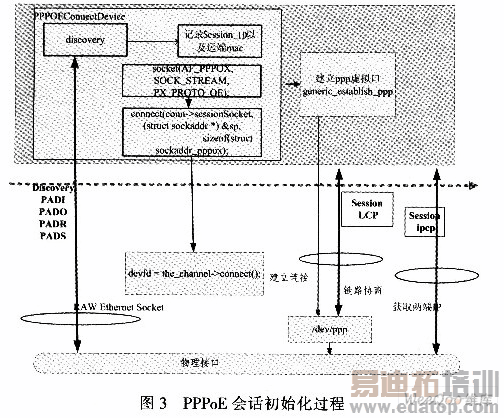

PPPoE的初始化包括整个Discovery阶段以及Session阶段的IPCP和LCP等其他链路协商过程，所有的工作都在用户空间完成，图3描述了整个初始化的流程。

首先通过Raw SOCKET发送PADS、PADR、PADO、PADI，当这个请求完成后，得到远端服务器的MAC地址以及双方建立起来的Session_ID。由于后面的内核封包需要用到这些数据，所以需要将这些数据切换到内核空间去。由于数据量较小，则采用proc文件系统完成内核空间与用户空间的数据切换。

对于proc中的数据，设计以下数据格式：接口名词SMAC DMAC SESSION_ID RX TX。

其中"接口名词"为接口名称，设计中不再用虚拟PPP接口传输数据，而是将数据迁移到物理网卡上，这样在某种程度上减轻了路由模块的负担，但需要去proc文件读取接口名称以此判断该物理接口是否启用PPPoE拨号。"SMAC"和"DMAC"参数为双方的MAC地址，在内核封包中用到。"SESSION_ID"双方建立起来的Session_ID，也用于内核封包。而"RX"和"TX"是用于记录最后一次解包与封包的时间点，该数据用于按需拨号。

在建立好PPP连接后就进行IPCP协商，这个过程将为协商到双方的IP的地址，并将这个IP地址配置到物理口上，而这些数据将通过PPP口通信。除此之外，还需要为PPPoE链路配置相应的路由、更新ARP列表以及获取相应的DNS服务器地址。
