RCC变压器设计及与反激电路的区别

通过以上分析,我们不难看出 RCC 电路与反激电路的区别,我归结如下.

1.RCC电路的频率是变化的,面反激电路的频率是固定的,当负载变重时,RCC 电路的频率变小,周期变长.

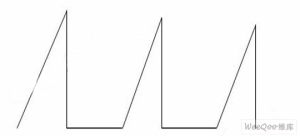

2.RCC 电路,始终工作在临界导通模式,其不会出现反激式电流的连续模式,即其原边电流始终都是一个三角波形,而不会出现梯形波,即其原边电流的波形如

3、RCC 电路调节电压输入的方式,就是通过控制原边的峰值电流来实现的,而不是占空比,其占空比是由原边输入电压和输出电压而定。 好了,了解了以上原理,我们就可以来设计这款 RCC 电源变压器。

设计一款 RCC 变压器,首先要知道的有 1.输入电压,比方说,宽电压 90V 至 264V 交流.2.输出规格,比方说 12V1A,3.所选的磁芯的横截面积.在此我选用了 EF20 磁芯,面积为 30 平方毫米.有了以上条件,根据以上电路,我即来设计此款 RCC 电路变压器.

1. 根据输入条件,确定输入最低直流电压,因为输入最低的交流电压是 90V,经过整流滤波,再考虑其电压波动,我还是可取输入最低直流电压 VIN 为 90V.

2. 根据开关管的类型,及其它条件,选取一个低压满载时的最低频率(即最大周期),不妨可取一个最长导通时间,并且自己设定占空比.这一步非常重要.在此,我选定此款电路最大周期为 17US,而导通时间为 8US,关断时间为 9US.

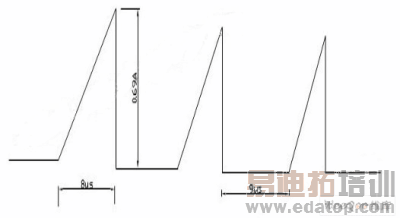

3. 计算原边峰值电流.首先估算一个效率,然后由输出功率和此估算效率得出输入功率,近而得出输入平均电流,比方说,此款输出 12W,估计效率为 0.8,则输入功率为 15W,则输入平均电流为 15/90,为 0.16A,然后根据占空比,算出峰值电流,公式为 IP=IAVG/D(1-0.5),而IP,IAVG,分别是峰值电流和平均值电流,此处平均电流为 0.16A,D 为 0.47,所以峰值电流为0.69A.根据此值,可设定 RS 值,一般的三极管,VBE 约为 0.6V,所以 RS=0.6/IP,此例约为0.86R,实际可选一个比此电阻略小的值,此电阻阻值便限制了最大的输出功率.综合以上两点,将详细图画下.

其实,一个 RCC 变压器的设定,其关键就是这个原边电流波形的设定.而此电流波形可用示波器观察到,将示波器高压端夹在 RS 上端即可.而根据原边平均值电流,计算原边峰值电流的公式。
