降压开关电源设计过程中控制技术的选择

录入:edatop.com     点击:

\

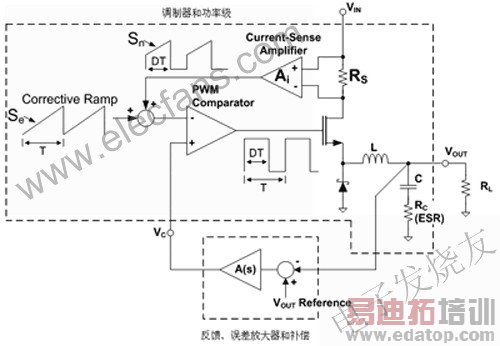

图2 电流模式降压稳压器的基本架构(LM5642)

电流模式控制具备以下一些优点,例如:并行连接的相位之间存在着更好的电流共享,L-C输出滤波器的单极点带来了较好的频率补偿,具有精确的逐周期电流限制以及对输入干扰不敏感等。

如果我们对传统电流模式控制器的补偿级进行深入研究,会发现调制器和功率级的增益如下:

\  (3)

这里,Ri是电流检测增益:Ri=Ai·Rs (4)

D’是关工作周期:D’=1-D (5)

斜波补偿因子表示为:

\  (6)

其中,Se是校正斜坡的斜率, Sn是检测到的电流波形的斜率。

\  (7)

阻尼因子表示为:

\  (8)

公式(3)中的第一项表明增益是负载阻抗RL和电流检测增益Ri的函数。第二项给出了斜波补偿项。当校正斜坡斜率Se大于电流波形的正斜率Sn时,斜波补偿因子Mc充分增加,从而对增益进行衰减。

第三项给出了起决定作用的低频特性。它具有一个由输出电容的ESR引入的零点,以及单极点wp,该极点的数值由输出电容和负载阻抗决定。

第四项包含两个位于开关频率一半处的极点。这些极点的峰值受阻尼因子Qp控制,而阻尼因子又进一步受校正斜坡控制。如果斜坡太小,这些极点将使调节器的环路增益到达最高点,如果占空比大于50%,在一半开关频率处的环路增益将超过0dB。这将导致电流模式控制发生次谐波振荡。

电流模式控制最主要的弱点在于,难以测量具有小占空比的电流。这种测量方式易受噪声影响,并且调制有时可能会不稳定。
