高精度数模转换实现的技巧

因此，中间电平码对应的VOUT 为1.25 V，满量程码对应的VOUT为2.5 V。

LSB大小为2.5 V/65,536 = 38.1 μV。

有一个普遍的误解认为自稳零放大器不可靠，因为内部开关动作会导致交调项，并使不需要的谐波未经滤除便进入到输出。以前的自稳零放大器采用自稳零或斩波稳定技术，传统的自稳零技术使自稳零频率时的噪声能量较低，但由于自稳零频带中混叠宽带噪声，因此会造成低频噪声较高。斩波技术使低频噪声较低，但斩波频率时的噪声能量较大。AD8628系列采用已获专利的乒乓式配置，同时使用自稳零和斩波技术，可在斩波和自稳零频率获得较低的低频噪声以及较低的能量，从而使大部分应用的信噪比达到最高，且不需要额外滤波。内部斩波频率相对较高(15 kHz)，因此在仪器仪表和过程控制应用中，可简化对滤波器的有效、无噪声、宽带宽要求。

测量结果显示：在高精度、高性能系统中将AD8628用作基准电压缓冲，可以实现高精度、低噪声以及最低高频交调失真（折合到输出端）性能。

积分非线性(INL)误差指实际DAC传递函数与理想传递函数的偏差，用LSB表示。差分非线性(DNL)误差指实际步进大小与1 LSB的理想值之间的差异。图1所示电路在16位分辨率时的INL误差为±1 LSB，DNL误差为±1 LSB。图2和图3显示了该电路的INL和DNL性能。

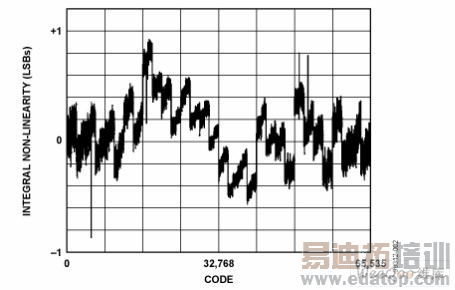

图2：积分非线性误差与输入码的关系

图3：差分非线性误差与输入码的关系

测得的失调误差和增益误差分别为10 μV和170 μV。±5 LSB的增益误差和±1 LSB的零码误差均在38 μV额定误差范围（2.5 V基准电压、环境温度）内。

图4显示该电路的0.1 Hz至10 Hz噪声图。DAC的输出VOUT与0.1 Hz至10 Hz带宽滤波器的输入端相连，滤波器之后接一个放大器，其增益为10,000。用一个示波器捕捉电压噪声，观察到非常低的峰峰值电压57 mV（相对于DAC输出为5.7 μV）。

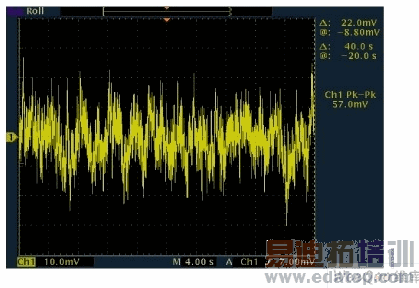

图4：0.1 Hz至10 Hz输出噪声图；满量程码载入DAC（1/f噪声 = 57 mV/10,000 = 5.7 μV）
