等离子显示器(PDP)控制电源的设计

图1中的t1为PDP电源内部高低压之间的启动延时，大约为110ms，Vrr是高压封锁信号，在Vrr为高电平之后即有高压输出，图中的t3 表示Vs(165V)的软启动时间，大约为300～800ms，而Va(65V)无软启动。t4和t5仅代表关机时的先后顺序，其本身数值的大小和负载的 情况密切相关，在满载情况下t4大约为450ms，t5大约为260ms。Vs和Va变换器是一起开机、一起关机，当前两路中有1路保护(过流、过压、过 热)时，则将该两路变换器全部关断，但不关Vcc变换器。当Vcc变换器发生故障时，将Vs和Va变换器与Vcc变换器同时关断，整个电源的结构框图如图 2所示。

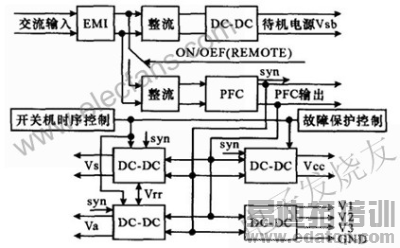

图2　结构框图

电路设计

为了满足PDP电源的上述特性要求，每种电源都需要不同的电路结构，下面详细论述各个电路的设计。

EMI电路、有源功率因数校正电路和待机电源

为了满足全球化需要，PDP电源必须满足各个组织的EMI测试要求，根据阻抗匹配采用了如图3所示拓扑结构的EMI滤波器，经过参数优化和 PCB优化，其传导辐射通过了CLASS B标准，有源功率因数校正电路采用了UC3854作为主控芯片，功率因数达到99%，待机电源采用PI公司的专用待机电源芯片构成单端反激变换器。

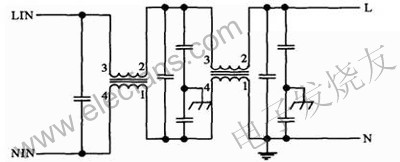

图3　交流输入滤波电路拓扑

辅助电源

辅助电源采用UC3844组成单端反激变换器，电压分别为一组5V/3.5A、-5V/0.5A，一路12V/0.5A，一路12V/1.0A，5V主控。

地址驱动电源Va和屏驱动电源Vs

此两路电源功率都比较大而且受控，因此采用两路相同结构的独立双管双正激变换器。我们以地址驱动电源Va为例进行设计，该路功率为120W，输 出55～65Vdc(可控)，自动设置，Va=55+5×Vra，Vra为参考电压，在0～2V之间，由PDP提供。当Vra为2V时，对应 Va的输出为65V。其控制电路采用SG3525芯片，把Vra电压经过分压和滤波处理后加到SG3525的1脚上对输出电压控制。主拓扑采用双管双正激 变换器，特点是器件应力小，不存在剩磁问题，电路简单，避免直通问题，图4为双管双正激变换器的原理电路。

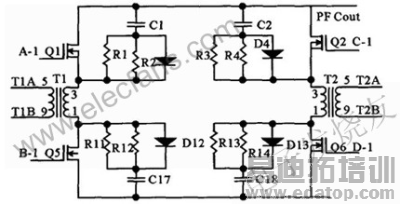

图4　双管双正激变换器的原理电路
