等离子显示器(PDP)控制电源的设计

录入:edatop.com     点击:

引言

随着人们对大屏幕彩电的需求不断增加,等离子显示器(PDP) 由于其体积小、视角宽、主动发光、亮度高、环境适应性好等独特的优点,在竞争中占有相当的优势,随着价格的降低,它必将进入家庭,有着巨大的市场需求。等 离子显示器主要由显示屏、屏蔽玻璃、电源、数字电路、驱动电路、外壳等部件组成,其中电源担负着屏内所有电路和显示屏的供电,其技术含量高,功能复杂,为 满足等离子显示器的安全要求,需要进行精心设计和严格测试。

电源输出特性

为了适应全球输入电压范围,交流输入电压为85~276V,经过EMI滤波、整流后采用有源PFC作电压预调整,共有8路输出电压:地址驱动电源Va,屏驱动电源Vs,逻辑控制电源Vcc,辅助电源(3路),风扇电源,待机电源Vsb,其主要输出特性如下:

屏驱动电源(Vs)输出:165~185Vdc(可控),自动设置,Vs=165+10×Vrs,Vrs为参考电压,在0~2V之间,由PDP提供,平均电流Is为1.5A,瞬时最大电流Isp为12.0A;

地址驱动电源(Va)输出:55~65Vdc(可控),自动设置,Va=55+5×Vra,Vra为参考电压,在0~2V之间,由PDP提供,平均电流Ia为1.8A,瞬时最大电流Iap为3.0A;

逻辑电路电源(Vcc)输出:5Vdc(可控),瞬时最大电流Icp为5.0A;辅助电源输出:+5V,3.5A;+12V,1A;-5V,0.5A;12V风扇电源(Vfan):电流为0.5~1.0A;5V待机电源(Vsb):电流为0.5~1.0A。

地址驱动电源Va和屏驱动电源Vs分别受PDP控制,而且有时序要求,所以采用两个独立DC/DC变 换器;对于待机电源Vsb,在PDP不工作即其他所有输出均关断时仍然工作,所以Vsb采用一个独立的DC/DC变换器;Vcc与Vs和Va是共地的,为 避免地线上的干扰,辅助电源组采用单独一组DC/DC变换器,输出内部共地,同时为了避免差频干扰,对大功率的Va和Vs变换器采用频率同步的工作方式 (同步于PFC电路)。各变换器的逻辑关系及工作时序如下:

a.交流上电后,待机电源Vsb开始工作;

b.遥控开机后,先吸合继电器,PFC输出直流电压,辅助电源、PDP逻辑控制电源Vcc工作;

c.屏控电路初始化后,发出可启动高压驱动开启电平Vrr到PDP电源,Va和Vs启动工作;

d.遥控关机时,屏控电路先关闭Vs和Va,后关Vcc和辅助电源;

e.遥控关机后,待机电源仍然工作,以便下一次的启动。

其开关机时序如图1(a)、(b)所示。

\

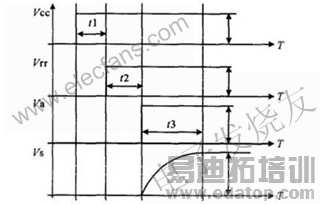

(a) 开机时序

\

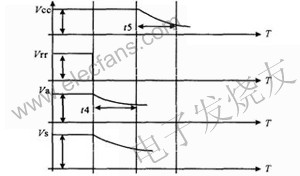

(b) 关机时序

图1 开关机时序图
