IP STB系统构架及规划

录入：edatop.com 点击：

不断翻新的IP STB互动服务

通过电视系统可以提供的互动数字内容服务包括电视点播(VoD)、数字视频记录(Digital Video Recorder , DVR)、电子节目指南(Electronic Program Guide, EPG)、电视商务(television commerce, t-commerce)、讯息服务、音乐、游戏、IP电话、网络网关器和网页浏览等等，而且还不断有新的服务在推陈出新。

由于提供这些功能的难易程度不同，同样是IP STB还可以再分为简单型和进阶式两大类。简单型是强调成本效益的入门级设备，主要是能提供基本的广播电视服务、VoD、EPG和网络浏览等功能;进阶型则定位为全功能的媒体中心，这类产品往往在STB中置入硬盘(HDD)，让STB有足够的储存容量录制节目，进而能提供DVD播放和录像、PVR和个人多媒体储存功能，不仅如此，这类设备还可能具有家庭网络的连接端口，让STB进一步成为家用网关器(Residential Gateway)。

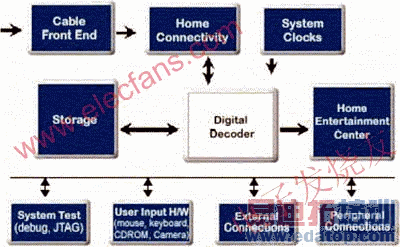

图1　IP STB的功能定位示意图

IP STB的系统架构

IP STB通过IP的连结即可传送交互式、个人化的视频内容到今日的电视上头，为了提供安全、高品质的内容，一个IP STB必需要建置一个弹性的平台，才能支持符合产业标准的资料传送和网络协议。

以IP STB的系统架构来说，包含三个独立的子系统：TV单元、条件存取(conditional access, CA)单元和PC单元。TV子系统由调变器(tuner)和影像译码器组成，它们用来处理数字串流信息;CA子系统让服务商具有控制能力，能够知道收视户在何时收看什么节目;PC子系统多半是模块式的设计，也就是说STB的设计者可以依其需求而增加或减少这个系统中的组件，由于IP STB的目标是要提供网际网络的服务功能，它的PC系统方面就得提供TCP/IP的堆栈协议，并具有更佳的储存方案。

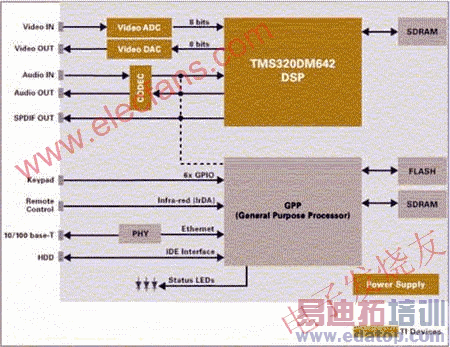

在IP STB处理器架构的设计上，通常采用DSP和另一块通用处理器(General Purpose Processor , GPP)的双核架构，其中DSP主要用于视频及音讯上的译码处理，目前多采用可程序化的DSP，以满足定制化上的弹性需求;GPP则用来处理从各种接口来的控制及运算需求，这些接口包括硬盘总线接口、以太网及GPIO等有线接口，以及无线接口等，请参考图2。
