倍压整流电路原理

由于C1与C2串联，故输出直流电压，V0=Vm。如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。不同之处是，实效电容为C1及C2的串联电容，这比C1及C2单独的都要小。这种较低的电容值将会使它的滤波作用不及单电容滤波电路的好。

正半周时，二极管D2所受的最大逆向电压为2Vm，负半周时，二极管D1所承受的最大逆向电压为2Vm，所以电路中应选择PVI >2Vm的二极管。

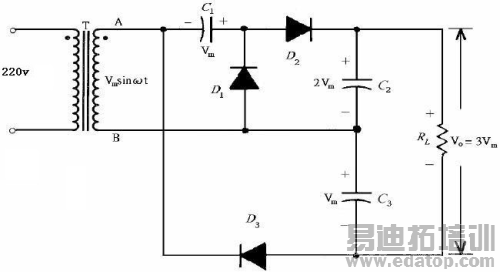

图6 三倍压电路图

(a)负半周 (b)正半周

图7 三倍压的工作原理

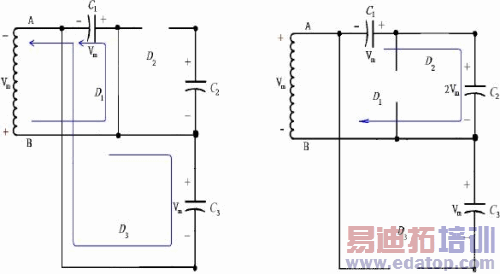

负半周时，D1、D3导通，D2截止，电容器C1及C3都充电到Vm，其电流路径及电容器的极性如上图(a)所示。

正半周时，D1、D3截止，D2导通，电容器C2充电到2Vm，其电流路径及电容器的极性如上图(b)所示。

由于C2与C3串联。故输出直流电压V0=3m。

正半周时，D1及D3所承受的最大逆向电压为2Vm，负半周时，二极管D2所承受的最大逆向电压为2Vm，所以电路中应选择PIV >2Vm的二极管。

4、N倍电压路

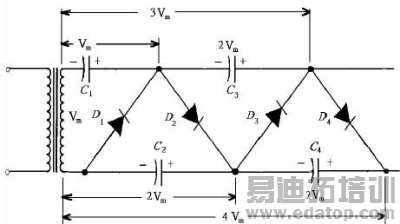

下图中的半波倍压电路的推广形式，它能产生输入峰值的的三倍或四倍的电压。根据线路接法的发式可看出，如果在接上额外的二极管与电容器将使输出电压变成基本峰值(Vm)的五、六、七、甚至更多倍。(即N倍)。

N倍压电路的工作原理

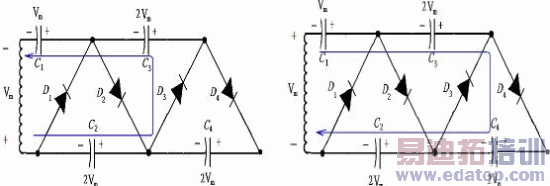

负半周时，D1导通，其他二极管皆截止，电容器C1充电到Vm，其电流路径及电容器的极性如图(a)所示。

正半周时，D2导通，其他二极管皆截止，电容器C2充电到2Vm，其电流路径及电容器的极性如上图(b)所示。

负半周时，D3导通，其他二极管皆截止，电容器C3充电到2Vm，其电流路径及电容器的极性如上图(c)所示。

正半周时，D4导通，其他二极管皆截止，电容器C4充电到2Vm，其电流路径及电容器的极性如上图(d)所示。 所以从变压器绕线的顶上量起的话，在输出处就可以得到Vm的奇数倍，如果从变压器的绕线的底部量起的话，输出电压就会是峰值电压的Vm偶数倍。
