适用于RF的稳定闭环自动功率控制

AGC环路能够控制接近ADL5330完整60 dB增益控制范围的信号。在通常极为重要的最高功率范围内，其温度性能最精确。在输出功率的最高40 dB范围内，整个温度范围的线性一致性误差在±0.5 dB范围内。

对数放大器所带来的宽带噪声可忽略不计。

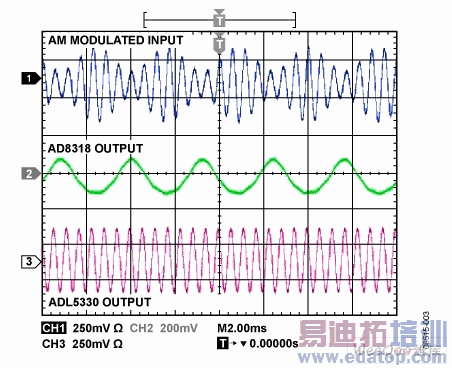

为使AGC环路保持均衡，AD8318必须跟踪ADL5330输出信号的包络，并向ADL5330的增益控制输入提供必要的电平。图3所示为图1中AGC环路的示波器屏幕截图。将采用50% AM调制的100 MHz正弦波施加于ADL5330。ADL5330的输出信号为恒定的包络正弦波，其振幅与AD8318的设定点电压1.5 V相对应。图中还显示了AD8318对不断变化的输入包络的增益控制响应。

图3：显示AM调制输入信号的示波器屏幕截图

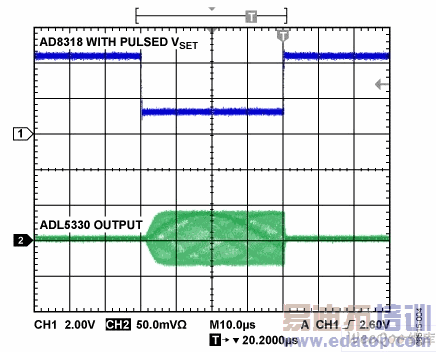

图4显示AGC RF输出对VSET脉冲的响应。当VSET降至1 V时，AGC环路以RF突发脉冲予以响应。响应时间和信号积分量由AD8318 CFLT引脚上的电容控制，这与积分放大器周围的反馈电容类似。电容增加将导致响应速度变慢。

图4：显示ADL5330输出的示波器屏幕截图

常见变化

该电路可以用来实现恒定功率输出功能（固定设定点、可变输入功率）或可变功率输出功能（可变设定点、固定或可变输入功率）。如果所需的输出功率控制范围较窄，可以用AD8317（功率检波范围：50 dB）或AD8319 （功率检波范围：45 dB）代替AD8318对数放大器（功率检波范围：60 dB）。对于恒定输出功率功能，最低动态范围检波器(AD8319)已足够用，因为环路将始终把检波器的输入功率伺服至恒定水平。

针对发射应用进行优化的ADL5330 VGA可以用AD8368VGA代替，后者针对最高800 MHz的低频接收应用进行了优化，并提供34 dB线性dB电压控制可变增益。
