基于i.MX27的移动视频监控终端的设计

摘要：研制了一种基于H．264移动视频监控系统，采用i．MX27芯片作为嵌入式CPU芯片，片内集成了H．264硬件编解码视频处理单元。从系统的硬件设计和软件设计两部分介绍了系统的视频采集、压缩、存储、传输及系统控制等方面设计。实验证明，该系统集成度高、成本低、功耗小、功能多而强大，在移动视频监控领域中有广泛的应用前景。

关键词：嵌入式；i．MX27；H．264；视频编解码；无线传输

0 引言

i．Mx27多媒体应用处理器是飞思卡尔半导体DragonBall家族的最新成员，片内集成H．264／MPEG4／H．263全双工硬件编解码视频处理单元，可广泛应用于视频监控、数字录像机、网络广告机、V2IP可视电话、IPTV机顶盒、智能手机、便携式多媒体播放器、移动电视、车载多媒体产品等。

设计了一种基于i．MX27的移动视频监控终端，应用于公交视频监控系统中。终端采集的视频数据和GPS位置信息可以实时传输到公交调度监控中心，在网络不佳的情况下也可以在本地保存视频数据和GPS位置信息，在公交车到站后通过WIFI无线网络集中高速传输到监控中心。

1 公交视频监控系统组成及功能描述

1．1 系统组成

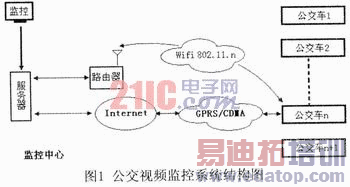

系统组成的结构图如图1所示。

1．2 系统功能描述

(1)视频监控功能。车载设备最多支持4个摄像头，可分别监控前后车门、车厢前后；

(2)GPS定位功能。视频监控设备应该从GPS设备获取当前时间、经纬度信息，并以时间标签形式嵌入录制的视频文件或视频流中(即字幕方式)；GPS的信息(每秒1条)同时写入日志文件，用于后期的增值处理：视频设备内部保存的视频文件与此GPS日志文件一一对应；

(3)成批通讯功能。当车辆位于停车场、站等有WIFI／WinMax等高速无线网络的位置时，可随时进入后台的数据传输工作模式。传输的内容包括视频文件与GPS日志；

(4)实时通讯功能。当终端安装有GPRS／CDMA网络通讯模块功能时，可以进行实时视频数据和GPS位置信息的传输。

2 移动视频监控终端硬件设计

移动视频监控传输终端采用i．MX27为核心器件，外扩了GPS模块、WIFI模块实现了对移动视频的采集、存储、无线传输功能。同时通过GPS信息可以准确地定位移动设备的实时位置。

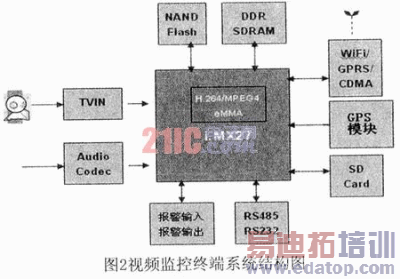

系统硬件结构图如图2所示。

作者：包军卫 江阴职业技术学院   来源：国外电子元器件
