多源数码充电器

4 数据测量

根据国家标准的要求，在实验中：1)当输入电压范围在90～264 V之间时，空载时输出直流电压在4．77～4．96 V，输出电流在O．31～0．32 A；2)在测试电流波纹时，噪声很少，输入电压90～260 V时模拟负载上电压为1．49～4．75 V，输出电流波纹限值150 mA／5．6 Ω～160 mA／11 Ω；3)在测试电压波纹时，输入电压90～260 V时模拟负载上电压为1．49～4．75 V，输出电压波纹限值150～160 mV；4)当输入电压9～260 V负载短路时，短路电流限值540～800 mA：5)当输入电压100～260 V空载时功率消耗限值为2．9 mA×100 V～1 mAx240 V；6)当输入电压220 V，输入电流12 mA时输入功率为640 mW。输出电压5．1 V，输出电流0．3 A时输出功率为1 530 mW：7)平均效率为57％；8)测量过程中电流无倒灌现象。此测试结果表明本充电器完全符合国家标准。

利用高压模块和充电管理模块为外部数码产品充电，并且给出充电过程中电压和电流的测试数据及其变化趋势。

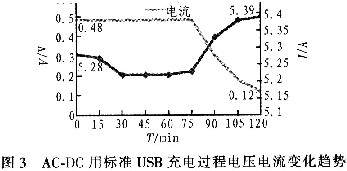

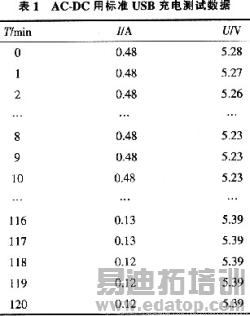

1)通过市电利用标准USB给外部数码产品充电，电池为910mAh，每隔l min记一次电压和电流的变化，此实验的数据如表1。充电过程电压电流变化趋势如图3所示，从图3中可明显看出，充电过程的电压由开始5．28 V逐渐上升最后恒压539 V，电流由开始480 mA恒流逐渐下降，经过121 min充电完成。

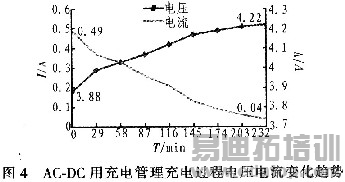

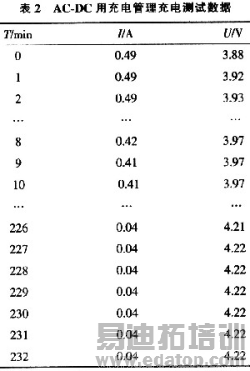

2)通过市电利用充电管理为外部数码产品充电，电池为910 mAh，每隔1 min记一次电压和电流的变化，此实验的数据如表2所示。充电过程电压电流变化趋势如图4所示，从图4可看出电压电流变化趋势，充电过程的电压由开始3．88V逐渐上升最后恒压4．22 V，电流由开始490 mA恒流逐渐下降．经232 min充电完成。

3)本充电器利用市电通过标准USB给锂电池充电，此充电过程结果如表1和图3；利用市电经过充电管理器件给内部蓄电池充电，同时通过SMT插座给数码产品充电，此充电过程结果如表2和图4所示；在没有市电或者在偏远的地方利用市电充电不方便的情况下，可以通过内部蓄电池给锂电池充电，可以通过外部干电池为锂电池充电，实验证明利用干电池可以为锂电池充电20 min左右；另一个独特的设备是手压式发电机，设有此发电机的目的就是：即使在其他一切可以利用来给数码产品充电的设备都没有的情况下，也可以利用手压式发电机来手动发电，随时随地的给外部数码产品充电；还设有照明灯，在停电或者外出没有照明的情况下，作为应急灯。

5 结束语

本充电器与其他所有同类产品不同的地方就在于可以利用多种资源，在任何情况下给数码产品充电，利用电池和充电管理也可以给产品充电，此外还设有照明灯，这是任意一款充电器都没有的。经过试验，本充电器重复精度高，表明这种充电器的设计是可行的。
