多源数码充电器

录入：edatop.com 点击：

充电器(Charger)是一种为蓄电装置提供能量的设备，广泛用于手机、相机、MP3、MP4等常见数码产品。市场上的产品都是配售充电器，使用市电充电，但是有些没有市电的场合或者电源插座不兼容、偏远地区、旅行中，特别是没有任何电源情况下不方便充电时，设计的多源数码充电器可以在任何情况下进行充电：没有市电，可以用2节1．5 V干电池充电，没有干电池也可用3．7 V内部蓄电池充电，即使没有任何充电设备，也可以用手压发电机来给数码产品充电。以上介绍的就是本充电器的特别之处，也是该设计的特别之处：即随时随地给数码产品充电。

1 设计要求

参照国家有关标准，移动通信手持机充电器应符合如下要求：
    1)输入电压交流充电器输入额度交流电压范围应为100～240 V，容差为±10％。
    2)输出电压充电器的额度输出电压应为直流5 V，容差为±5％。
    3)输出电流充电器的额度输出电流范围应为300～1 800 mA。
    4)输出波纹 ①输出电流波纹：输入电压(90～264 V)时，模拟负载上的电压范围(1．50～4．75 V)，输出波纹极限小于等于100 mA峰值。②输出电压波纹：输入电压(90～264 V)时，模拟负载上的电压范围(1．50～4．75 V)，输出波纹极限小于等于200 mV峰值。③短路电流：输入电压(90～264V)时，负载短路，短路电流限值小于950 mA。
    5)电流倒灌在任何情况下，无论充电器是否插上电源，由手持机测流向充电器的电流应不大于5 mA。
    6)无负载能量消耗输入电压(100～240 V)时，负载开路，输出波纹极限小于300 mW。
    7)充电器平均效率充电器平均效率应不小于50％。
    8)干电池充电设计要求充电电流不高于200 mA。

2 系统整体设计

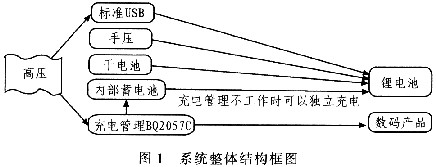

充电器分为高压、充电管理、升压、逻辑控制照明灯、内部蓄电池、干电池、手动按压等功能模块。系统整体结构框图如图1所示。

2．1 高压模块

该电路接通交流220 V经整流桥后，形成直流电压，经C1，C2滤波后，该电压经开关变压器T1的1，2引脚施加到三极管VQ2的C极，同时该电压为三极管VQ2的基极(B)提供一个正向偏置电压，使三极管VQ2导通。R4，无极电容C4和肖特基二极管VD3起保护作用。此时振荡电路开始工作，开关变压器T1的l，2脚中有电流通过，在变压器T1的3，4脚的感应电压通过电阻R12加到三极管VQ2的基极，使VQ2的基极导通电流加大，迅速进入饱和区。当电流大于0．5 A，U2导通，把VQ2的基极电压拉低，集电极(C)电流开始减少，变压器T1的1，2引脚产生的磁通量也开始减少。VQ3部分为限流作用，当R23，R24增大时电流减少，减少时电流增大。TL431为恒流源，输出稳定的电压5 V，使光耦工作，这样电路中才不断的产生振荡电压，在变压器Tl的6引脚感应出一个5 V的直流电压，经二极管VD4整流、电容C4，C5滤波后，通过标准USB为外部数码产品充电。图2为高压模块电路图。
