PSMS系统助力合肥联通节能降耗

动力设备及环境集中监控系统（Power Supply Monitoring System，简称PSMS）可以实现对分布的动力系统、空调系统、机房环境和安保系统进行遥测、遥信、遥控、遥调功能，把现场、分散、人工的巡视和操作变成远程、集中的维护和管理，保障通信供电和设备安全。

随着中国联通网络的不断发展，各种能耗也随之迅速增长。现阶段为了适应多变的维护工作目标与维护流程的需要，利用PSMS系统综合实现"节能降耗"是一种行之有效的手段。中国联通合肥市分公司（以下简称合肥联通）目前已有4个通信枢纽楼安装了PSMS系统。虽然此系统在目前使用中仍存在一些问题，但是其在节能降耗的过程中发挥了极大的作用。监控系统既能及时发现设备用电异常，又可以通过相应功能实现对机房内温度等重要耗能指标的调节控制作用。

PSMS系统的组成与意义

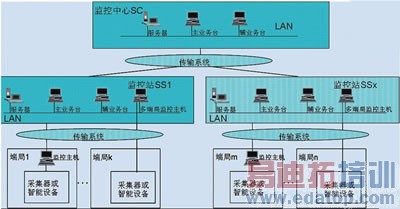

PSMS系统的基本组成环节包括端局采集设备、传输网络和中心管理设备，如图1所示。一般情况下，在一个本地网内，监控系统按照监控中心（SC）、监控站（SS）、端局（SU）划分成三个层次，监控中心和监控站两个层次为管理层，SU为数据采集层。PSMS系统的主要监控的对象包括：高、低压配电系统、柴油发电机组；UPS、开关电源、电池组；空调及机房环境（温度、湿度、烟感、水浸等）。

根据美国环保署（EPA）给美国国会的统计报告，通信/IT设备的能耗、制冷与通信电源、制冷等支撑设备的能耗大致是：50%、40%和10%。由于通信局站能耗的动态性特点，局站的能耗通常是一个变量，但动力设备和空调设备相对来说变化较少。科学合理地利用PSMS系统能够动态掌控耗能变化量，并可根据具体情况动态调整监控和节能运行方案。

PSMS系统节能降耗应用

合肥联通借助PSMS系统，实现综合监控管理、开关电源监控管理等方面的应用，从而达到机房节能。

综合监控管理实现机房空调节能。据国家标准局统计资料表明，如果在夏季将空调设定值温度下调1℃，将增加9%的能耗，如果在冬季将设定值温度上调1℃，将增加12%的能耗。合肥联通利用监控系统分析空调运行参数情况，可将室内温湿度控制在设定值精度范围内是空调节能的有效措施。机房空调不能动态精确反应机房各区域环境温湿度，导致机房内环境温度不平衡，温差大，对主设备使用环境的安全性不利，可在机房内关键部位增加一些温湿度采样点（可以动态反应机房内的温场大致分布），帮助监控系统协同管理所有空调，解决机房局部温度过高问题。

利用监控系统，还可以对每台空调进行运转情况性能分析，掌握环境变化，及时调整空调的运行参数，有效地控制压缩机的启动次数和运转时长，减少空调能耗，延长设备使用寿命。据调查，机房专用空调的运行耗电量占机房总用电量的50%以上。对于有多台机房专用空调的机房，监控系统通过计算程序，可以及时地根据温度状况关闭多余的空调。如果机房有室外自然冷源节能系统，当室外温度低于室内温度达到设定值时并且湿度符合要求时，监控系统控制新风（自然通风新风或热交换新风）系统运行，达到节约用电目的。

开关电源监控管理实现节能。合肥联通通过调查开关电源设备负载比例、使用频率，调整容量冗余过大的设备，提高利用率，节省能耗，再对动力监控系统功能的扩展，实现开关电源自动根据负载率变化，具有很好的节电推广价值。

目前，绝大多数通信电源由于考虑电池充电和N+1冗余，大多运行在20%～30%负荷状态，监控系统在这方面起到了积极节能作用。监控系统还具备对电源设备遥调、遥控的功能，可根据实际情况对开关电源设备的参数进行遥控修改，在节能增效方面利用监控系统的遥控功能来控制整流器的开关。

另外，利用监控系统还可对电池组波峰波谷充放电管理节能。用电波峰时指令所有模块休眠,，迫使电池放电，波谷时再启动整流模块采用市电供电并使电池组充电，可节省市电电费，避免拉闸限电，也有利于延长电池组使用寿命。

监控系统其它节能减排应用。合肥联通利用动力监控系统掌握停电局站所需功率的发电机，然后合理调度油机发电，避免移动油机车来回跑，减少油机的发电抢修次数，提高油机车使用效率。另外，监控系统四遥功能可助力运营商完成每年对蓄电池的核对性放电维护，避免用假负载放电而浪费能源，同时也减少人力物力的额外支出。

系统分析、管理与考核

通过监控得到各种数据后，合肥联通对数据进行科学分析、分类整理，形成相应的管理报表，同时制定有针对性的管理制度，以达到节能降耗的目的。

具体而言，合肥联通通过监控系统获取各局站每日或一周、一月、一季度内能耗变化的实际情况，与各因素对比、分析，为节能诊断提供必要的数据依据；针对每个局站建立用电台帐（应包括电表指数、电费单价、机房设备功率等）、电费支付台帐、预备金使用台帐；建立能耗管理纵向对比和横向对比分析机制。通过实地调研和测试，确定不同站型、不同设备在不同季节的单月耗电标准，合肥联通建立局站用电量Top10排行，将不同站型的月电量进行横纵向对比分析机制，实现局站电费的定量化分析与评估,生成节能评估报告；成立能耗考核与管理小组，考核小组负责抽查用电台帐、用电报表、分析报告，评估用电管理工作成效，发布用电管理工作通报。
