解析三极管的开关电路

录入:edatop.com     点击:

这个时候我们可以看出,要想让这个电路处于良好的状态,两个开关管必须都处于饱和状态,一般要使得开关管饱和,Ic/Ib必须小于30。

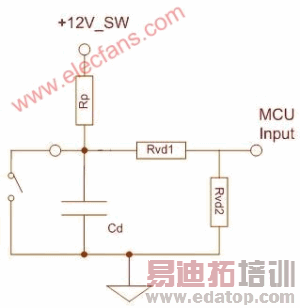

我们定义一下输出负载,假设有N个按键开关电路检测电路(Active Low):

\

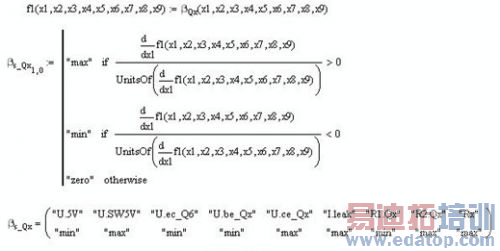

因此我们必须求取方法倍数,其中Q1中的Vbatt和Ib和Ic同时是正向关系,必须求取各个参数的偏导求最大的放大系数。

\

这样就可以求得此时三极管的状态。

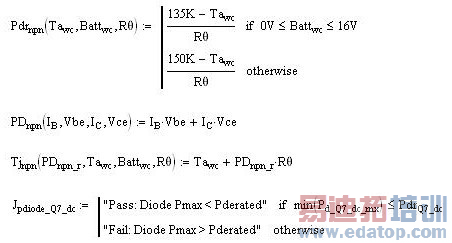

另外一个需要验证的就是温度情况,公式如下:

\

在实际设计中,每个参数都是比较重要的,特别是在省电模式下,可能会打开电源后扫描接口电路,因此整个电路的响应时间非常重要。以后会讨论一下瞬态响应的做法(Laplas变换的应用。)在这里大致可以描述一下,因为每个电路都有滤波电容,在打开电源的瞬间,所有的电容都需要充电,因此此时的Ic是非常大的,所以电路一时达不到饱和状态。这个参数主要是调整R2,R2增大,响应时间长,电路偏置功率小。R2减小,响应时间段,电路偏置功率大。做个tradeoff即可。
