解析三极管的开关电路
录入：edatop.com 点击：
Q1：主开关，主要作用是提供12VSW电流，特点饱和时Vec必须很小，热阻不能太大。
Q2：副开关，主要作用是旁路Q1，在MCU置高电平时导通，ce拉低使Q1工作。
R1：保证MCU无输出的时候电路不工作。
R2：限制电流，给Q2一个工作电流。
C1：去除干扰，防止Q1意外导通。

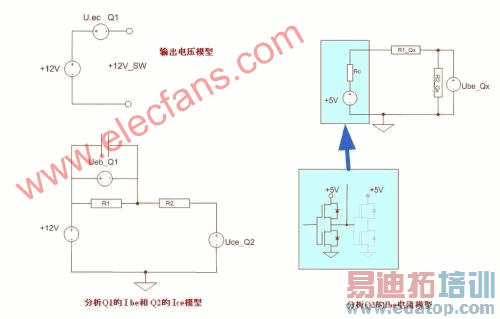

下面是这个电路图的等效模型：

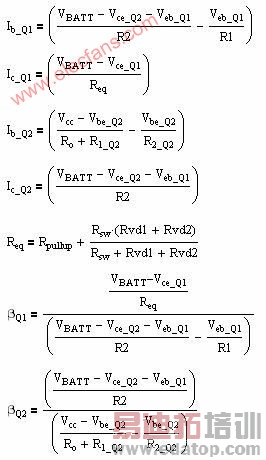

经过以上分析我们可以列出所有公式：
来源：21IC电子网
