数字式断相与相序保护系统的设计

录入:edatop.com     点击:

\

2.3 电路实现及工作过程

a.由于整个系统结构比较简单,因此本系统在8031单片机最小应用系统的基础上增加信号处理这部分电路(如图2—2所示电路)实现的,若应用中还有其它功能,可以很方便地加以扩展。

\

b.工作过程:

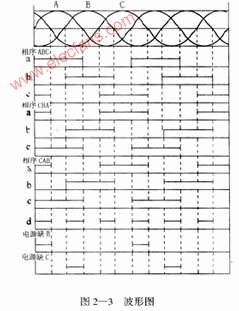

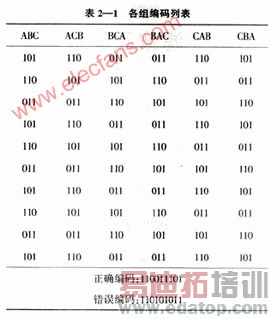

上电工作时,首先进行初始化,CPU响应中断后,对244进行采样,每隔3.3 ms读一次数据,读到110时,放入指定内存,再连续读入二次数据,CPU把这三次采样到的数据与标准编码110011101和110101011进行比较,采样到的数据与编码110101011相符时,此时三相电源一定错相,若与上述两种标准编码都不相符时是断相,对这两种情况的处理,CPU发出报警信号,切断主回路电源,电机不能起动。若采样到的数据与编码110011101相一致时,说明三相电源正常,CPU发出接通信号,电机起动;当电机正常起动后,可以根据实际情况重新设定采样时间,CPU可以按设定时间或者3.3 ms重复进行采样、判断,防止工作过程中的断相与错相,达到准确、可靠地保护设备的目的。

3 结束语

本文介绍的数字式断相与相序保护技术原理简单,实用性强,很容易地与其它数字控制系统连接使用,我们用此方案成功地完成了微型计算机控制的软起动器的断相与相序保护,取得了满意的效果。

来源:21IC电子网
