基于OB2354L的机顶盒开关电源设计

确定开关电源的基本参数

输入电压90Vac~264Vac;电网频率fL：50Hz;开关频率f：50KHz;最大占空比Dmax=0.45;输出：3.3V/1A;6.7V/0.5A;12V/0.1A;总输出功率PO：8W;电源效率 ：75%;

确定输入电容CIN以及输入直流电压最小值UImin

对于宽范围输入电压，输入电容选取为2~3μF/W，这里输出功率PO为8W，故输入电容C919、C906分别取10μF/400V;UImin=90×1.414-30=100Vdc;

确定初级波形参数

选择磁芯与骨架参数

可选用EE25型磁芯。有效磁芯截面积Ae约为51mm2，骨架宽度15mm。

确定初级匝数Np，次级匝数

由公式可得次级反射到初级电压VRO为82V;由，Bsat为饱和磁通密度，这里取0.3T，得初级最少匝数为NP为62匝;由，其中Vs1为次级基准输出绕组匝数，取4匝，V01为输出电压3.3V，VF1是基准输出电路二极管正向压降，采用肖特基二极管SR240，压降为0.6V，计算得到Np为82匝，大于前面得到的最少匝数62匝，符合要求。其他第n路次级输出匝数由公式确定，可以得到6.8V输出绕组匝数为8匝，12V输出绕组匝数为13匝，芯片供电绕组匝数为14匝。

实际确定的变压器参数

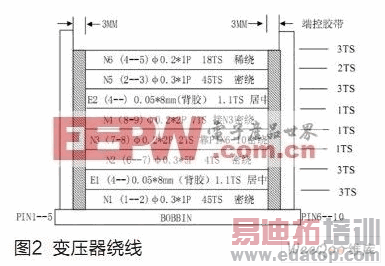

为减少漏感，变压器采用三明治绕法;导线电流密度取4~6A/mm?；根据实际实验调试，最后选择的变压器初级电感量为2mH，线径、匝数以及绕制方式如图3所示，其中E1、E2为屏蔽层，可以改善电源EMI性能。

电源性能测试

电压调整率

对不同的交流电压输入，电源满载的情况下，测试的输出电压值见表1。

负载调整率

在分别用90V和220V交流输入的情况下，对于不同的输出负载，测试的输出电压值见表2和表3。

结语

本文介绍了一种用OB2354L设计的三路输出机顶盒开关电源，并给出了详细的变压器参数，最后给出了测试结果。从测试结果可以看出，测试出来的电源无论电压调整率还是负载调整率，都能够满足实际使用要求，该方案电源板已经用在国内有线电视机顶盒上。
