基于OB2354L的机顶盒开关电源设计

引言

单片开关电源集成电路具有集成度高、高性价比、最简外围电路、最佳性能指标等特点，能构成高效率无工频变压器的隔离式开关电源[1]。与传统线性稳压电源相比，开关电源具有功耗小、体积小、稳压范围宽等优点，在电子设备中应用越来越广泛。

本文设计了一种基于昂宝电子有限公司的OB2354L芯片的三路输出小功率开关电源，应用于数字电视机顶盒等产品。

OB2354L是单片开关电源集成芯片，它集成了PWM控制器、功率开关MOSFET、高压启动电路以及各种保护电路，具有集成度高，外围器件少，宽输入电压，完善的EMI特性，待机功耗低等特点.

三路输出机顶盒电源电路设计

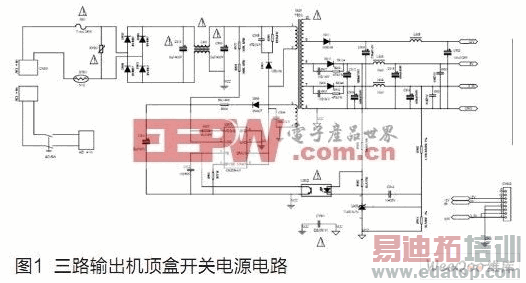

笔者设计了一种三路输出机顶盒开关电源，采用典型的反激式拓扑结构，输出分别为3.3V、6.8V、12V。其中3.3V输出要求比较高，因此从这一路输出采样反馈，形成闭环反馈，从而实现精确稳压。图1为所设计的三路输出机顶盒开关电源电路。图中，RT901是一NTC热敏电阻，用于减小开机时浪涌电流，RV901是压敏电阻，在打雷时保护后级电路，D901-D904为桥式整流电路，C919、L901、C906组成的π型滤波电路既作为整流滤波，又作为共模干扰滤波。二极管D905、电容C905和电阻R905组成箝位保护电路，用于吸收功率MOSFET关断时加在漏极上的尖峰脉冲，使漏极电压限制在安全范围以内，保护开关芯片。次级输出中3.3V输出采用反馈控制，经由二极管D909、C908、L904和C918整流滤波后，采用TL431可调式精密稳压器配合线性光耦PC817组成隔离反馈电路。电阻R907用于为TL431提供偏置电流，保证在流过PC817发光二极管的电流几乎为0的情况下，TL431仍然有1mA的最小工作电流。电阻R908为反馈环路DC增益的控制电阻，一般可以根据经验值选择和实际电路调整。电路的输出电压由下式：

确定，其中Iref为TL431反馈端的输入电流，其值很小，故可以忽略公式中的最后一项。

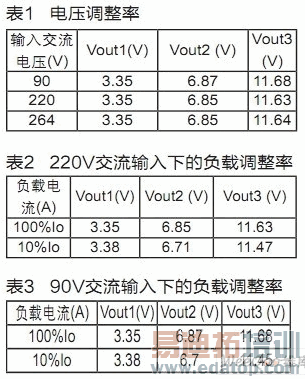

由于6.8V和12V输出的主板负载比较稳定，主板上6.8V还会通过线性稳压器转换成5V，在满足使用前提下，为了成本考虑，这两路输出没有增加稳压措施。

高频变压器设计

对于高频变压器的设计，有多种方法，本文采用公式计算的方法设计变压器相关参数，再根据实际调试结果对参数进行优化改进得出最终结果。
