滞环比较器在电源中的应用
录入：edatop.com 点击：

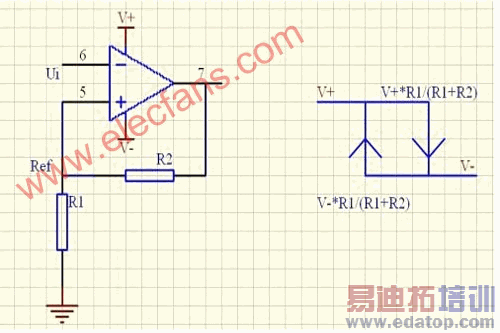

这个就是典型的双滞环比较器，右面部分是他的输出曲线，箭头表示Ui的变化方向，由小变大或由大变小。
下面分析一下他的工作原理：
当Ui很小时，输出为+，即正的电源电压V+,此时REF端的电压为V+*R1/(R1+R2),电压从小往大增长，增长到V+*R1/(R1+R2)时，变为负，即电压负电压V-。
相反，当Ui很大时，输出为-，即负的电源电压V-,此时REF端的电压为V-*R1/(R1+R2),电压从大往小减小，减小到V-*R1/(R1+R2)时，变为正，即电压正电压V+。
这样就出现了一个距离为(V+-V-)*R1/(R1+R2)的滞环，在环内，输出电压保持不变，在实际应用中的结果就是电压由14,13,12下降到11V开始动作，电压升高时由11,12升到13才动作，中间出现2V的环宽，不至于出现来回反复通断的情况。

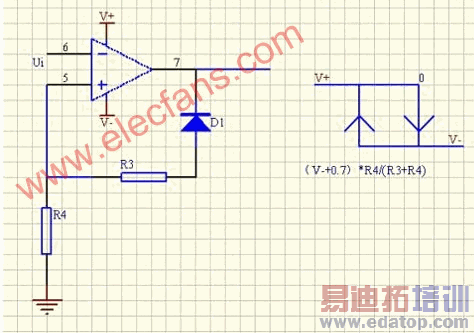

这个是单滞环比较器
这是另一种双滞环，与上面的正好相反，在此就不再一一分析。
