滞环比较器在电源中的应用
录入:edatop.com 点击:
电源中的恒流恒压是通过运放接成负反馈来实现,同时也存在着一种结构和运放很相似的装置,是为了实现保护目的的,那就是比较器。比较器有很多种,最常用的有像单滞环比较器、双滞环比较器。在这里列出几种,说明一下工作原理和参数计算方法。希望能对朋友们有所帮助。请注意他们与运放接法和器件上的区别。

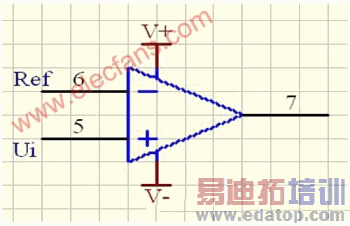

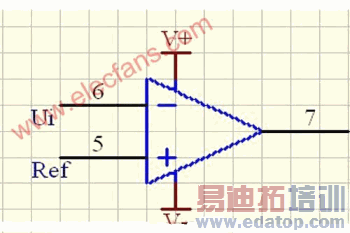

首先给出两种比较器的原理图
Ui>Ref 输出为V-
Ui
Ui>Ref 输出为V+
Ui
典型值V+=5V,V-=0;则输出是0或者5V,可以直接供给下级判断。
注意:(1)这里的输入电压Ui和Ref 都必须在[V-,V+]之间,否则出现盲区。
(2)这里的比较器譬如LM339,可以用运放代替譬如LM358、LM353。
此处画的都是示意图,具体应用时还得看器件具体情况,这里提供的至少一种分析的方法。像这二种比较器有一个确定就是过于灵敏。譬如说设定欠压保护在12V,那么在12.1V就不保护,在11.9V就保护。如果电压在12V左右的时候,就会出现一直通断通断的情况,而这种情况是我们不愿意出现的。所以就出现了滞环比较器。
