具有电流限制的多重转换冗余电源系统

引言

高级电信计算架构 (ATCA) 标准提供了一种设计电信设备的模块化方法。该行业标准的采用不但加速了产品设计而且还简化了现场升级。 在 ATCA 构架中，每一个 Carrier Blade 设备都要包括多达 8 个 AMC 模块，而这些模块均需要热插拔保护。载波板为每个 AMC 模块提供了两个主要电源：一个 3.3V 管理电源以及一个 12V 有效负载电源。为了帮助设计人员满足这些要求，我们设计了一款全功能双插槽 AdvancedMC™ 控制器 TPS2359，以提供支持两个 AMC 模块所必须的所有保护和监控电路。该控制器全面集成了管理电源浪涌控制、过电流保护以及 FET ORing 功能。添加两个外部电源晶体管可为每一个有效负载电源通道提供所有这些相同的功能。图 1 显示了双通道 AMC 应用的简化结构图，两个通道均由同一个电源供电。也可使用独立的电源为这两个通道供电。

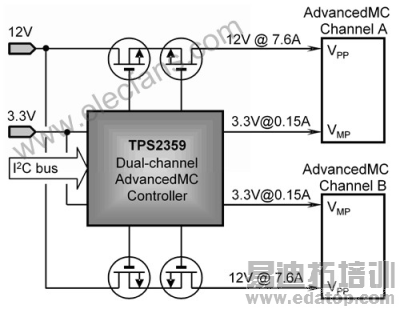

图 1 利用 TPS2359 双通道控制器为两个 AdvancedMC 供电的应用的简化结构图该独特的控制器集成了有效负载电源和管理电源通道的精确的电流限制功能。有效负载电源电流限制的每个通道使用三个外部电阻，以满足 8.25A+/– 10% ATCA 规范。管理电源电流限制的每个通道使用一个外部电阻，以满足 195mA +/– 15% 的规范。

高精度电流限制

图 2 显示了该控制器的有效负载电流限制电路的简化结构图。放大器 A1 通过感应检测电阻器两端的电压来监控负载电流 ILOAD。管理电源通道使用了相类似的电路，所不同的是集成了电阻器 RSENSE 和 RSET。
