基于ZigBee技术的机房监控系统

录入:edatop.com     点击:

2.2 空调控制节点设计

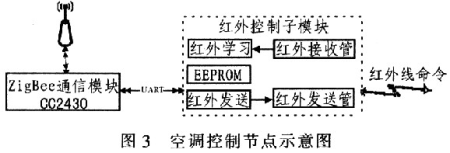

空调控制器节点完成从ZigBee网络接收自主控计算机发来的空调启、停命令并将其转换成对应的遥控器红外控制命令。从ZigBee网络的角度看,空调控制器节点仅是一个RFD设备,主要是接收ZigBee数据,也由CC2430完成。其需要完成的另外一个任务就是通过红外通道,模拟空调的遥控器完成控制空调的启、停。在安装配置系统时,通过"红外学习口"对机房内所装空调的遥控器红外命令进行学习,并将其存储在EEPROM中。系统正常工作时,当接收到从ZigBee传输来的空调控制命令时,将其转换为红外发送命令,从EEPROM读取数据,按照这些数据规定的脉宽参数控制红外发射管发送红外线,进而直接控制空调。由于红外控制命令的学习和发送会占用资源操作,如果其也由CC2430控制,将会加重CC2430负载,影响正常的ZigBee通信功能。因此使用51系列单片机AT89S52完成,CC2430与AT89S52之间通过串口来交换数据。这样可以在不改装空调的情况下,通过简单的红外学习操作即可控制任意型号的空调,简化了系统的安装使用,同时也大大提高了系统的可靠性。空调控制节点的设计框架如图3所示。

\

2.3 ZigBee中转设备设计

该中转设备的功能是完成以太网与ZigBee网络之间的双向数据交换,有2种实现方案。

2.3.1 CC2430+PC机

CC2430+PC机实现方案原理:CC2430负责ZigBee网络的数据收发和转存,PC机负责以太网数据的收发,二者之间通过RS-232交换数据。目前普通PC机的RS-232串口的波特率最高可达到115 200,而ZigBee的理论带宽可达250 kb,二者速率大致在一个数量级,考虑到该系统设计所传输的大多是控制命令,数据流量不大,所以二者可以匹配使用。该实现方案研发周期短,可快速成型,且PC机资源丰富,可预留许多资源、功能供系统后续扩展,但成本较高,功耗较大。

2.3.2 CC2430+ARM(S3C44BOX)

与CC2430+PC机实现方案类似,CC2430+ARM(S3C44BOX)实现方案只是用以ARM为核心的嵌入式系统代替PC机,二者通过UART交换数据。采用三星公司的ARM7系列器件S3C44BOX作为主控制器,其主要功能和特点如下:1)以太网接口,采用10 M以太网控制器RTL8019,提供标准RJ45插座;2)2路UART接口,波特率达115200;3)LCD接口,可接1600×1600以下分辨率的单色或256色STN/DSTN型各种LCD屏;4)IDE接口,可挂接硬盘;4)运行μcLinux操作系统。该实现方案结构紧凑,成本较低,同时ARM为低功耗器件,所以整个模块的功耗很低。

通过对上述两种实现方案的比较,并考虑到成本和功耗的问题,因此这里选用第2种方案进行设计。

3 系统软件设计

3.1 ZigBee软件设计

为缩短研发者的开发时间和减小开发难度,TI公司在提供器件的同时,另外还免费提供实现ZigBee协议的软件——Z-Stack,此软件不仅实现了ZigBee协议栈,并在此基础上扩充成了一个微型的操作系统,其主要内容包括:1)硬件抽象层HAL,处理键盘输入,LCD输出,UART输入、输出等;2)操作系统抽象层(OSAL);3)ZigBee协议栈、IEEE 802.15.4 MAC层;4)用户层应用程序;5)监看测试程序,通过串口和:PC机上的测试工具通讯。

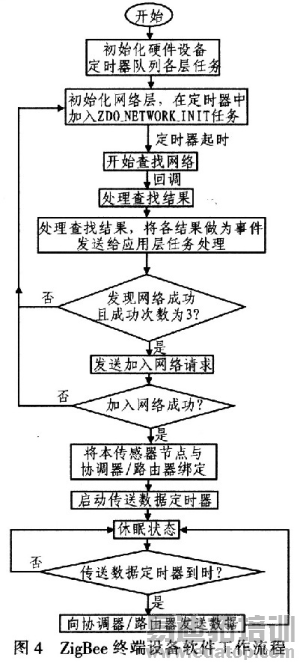

开发者可在此OS的基础上灵活定制硬件设计,并定义任务,实现必要功能。限于篇幅,这里着重介绍传感器节点(RFD)的工作流程,即初始化硬件系统,完成ZigBee协议栈的初始化工作,利用操作系统的API添加一个发送传感器数据的定时器任务,之后进入休眠状态,这样每隔一段时间。传感器会自动唤醒向协调器/路由器发送数据,得到应答后,再次进入休眠。其工作的详细流程如图4所示。

\

3.2 远程控制终端软件设计

远程控制终端连接到校园网或互联网上,使用PC作为硬件平台,借助Windows平台上浏览器完成。

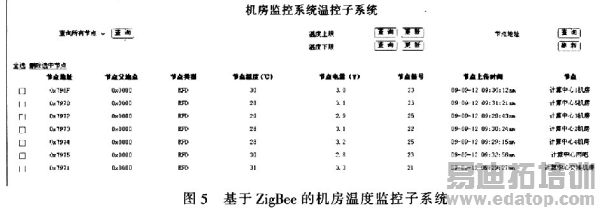

远程控制终端主要功能:用户通过访问特定的网页即可查看指定机房或设备的温度、湿度;提供"设定被监测设备的温度上限"界面,这样当设备温度过高时,可自动发布发送命令开启空调;当所监控机房温度太高或出现烟感报警时,在远端中心管理机房采取声、光等各种形式的报警;提供管理远端电子屏幕显示内容的功能;与其他机房管理系统进行数据交互,如在计算中心机房内取得刷卡服务器上已用机器的信息,并将其传送到电子公告牌上或网页上,供师生了解机房实时使用情况。图5为监控系统的界面。

\

4 结束语

这里提出了基于ZigBee技术的学校机房监控系统设计方案,实现了一个完整、可扩展的机房监测、控制系统,给出了系统中各个子模块硬件、软件较为详细的设计方案,目前该监控系统已投入使用并运行稳定。该系统设计由于采用ZigBee技术,解决了传感信号的无线通信与收集问题,理论带宽可达250 kb,具有很好可扩展性和可移植性,对于各种安防监控系统的构建具有重要的参考价值。

作者:陈和平 陈志杰 钱 岑 李 勐   来源:电子设计工程
