一种可实现快速响应的V/I电路的设计方法

录入:edatop.com     点击:

3 仿真结果

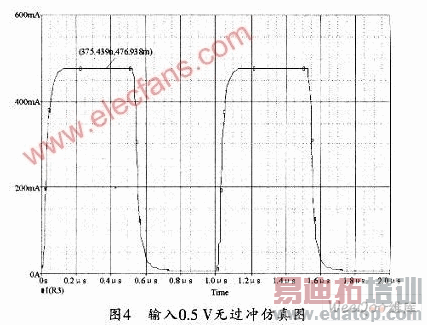

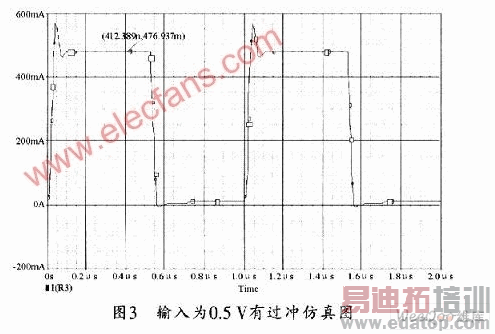

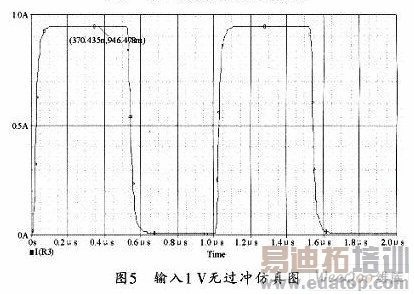

若取R5为1 kΩ,R1为470 Ω,R3为O.5 Ω,其所得到的理论电流为I=0.94U。当输入为0.5 V时,其仿真结果如图3所示,可以看出,该方式下,在上升和下降过程中会产生震荡过冲,且电流越大,过冲越严重。而在2脚与6脚之间增加补偿电容时,过冲消除,此时的仿真结果如图4所示。当改变输入电压时,其输出也与理论基本接近,而且具有更好的线性关系,此时的仿真结果如图5所示,其电流接近1 A。

\

\

\

从上述这些仿真结果可以看出,该电路具有较快的上升和下降时间,其数值接近100 ns。

4 结束语

本文介绍了一种可实现快速响应的V/I电路的设计方法,该电路采用合理的补偿电容来消除电路中的过冲,其响应时间为百ns级,而且可以加大驱动电流。可用于驱动电流型负载器件。仿真电路采用PSPICE中的实际器件模型,因而更接近实际搭建的电路,因此,该方法对驱动高速电流型负载有一定的实际应用参考价值。

来源:维库开发网
