一种可实现快速响应的V/I电路的设计方法

0 引言

本文通过电流驱动负载，设计了一种具有快速响应的电压转电流电路，同时采用PSPICE里的实际模型对电路进行了仿真，仿真响应时间为百ns。故该电路的设计对高速网络中有一定的参考价值。

1 电压转电流的理论分析

由集成运放搭建的反馈电路一般均可用图1所示的方框图来表示，可根据输出信号为电流和电压以及反馈信号为电压电流来进行分类(可分为四类)。本电路采用电流串联负反馈的形式，其输入和输出阻抗为：

其中Ri、R0是基本放大器的输入、输出电阻;A是负载为RL时基本放大器的增益，AS|RL=0分别是短路时的基本放大器的源增益，其中，。这里所指的基本放大器均应包括反馈网络的负载效应电阻。由公式可见，电流串联具有跨导放大器的特性，即具有较高的输入阻抗和输出阻抗。

2 用PSPICE建立仿真电路

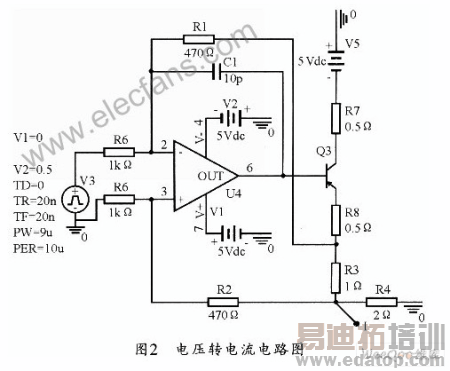

图2所示是一种电压转电流的电路图，电路中的运放和三级管都是使用常规产品型号。采用的运放为高速运放，三极管为高频率器件，两者的高频率配合使得该电压转电流电路能够有更快的响应速度以及更高的带宽。由运放的虚短和虚断特性以及R1=R2，R5=R6可以推出负载电流和电压的关系为：

图2中的Cl为补偿电容，用于消除电路所产生的过冲。R7和R8为限流电阻，可用于保护三极管，R4为实际电路中假设的负载。设输入电压为上升下降时间均为20 ns的脉冲，因此，可对图2电路进行仿真。
