基于线性化充电器的系统设计

现今成就卓著的便携式设备，诸如智能电话、PDA以及便携式媒体播放器越来越多的应用锂离子(Li-Ion)电池。此类可充电电池的高需求量促使众多的第三方供应商不断开发出诸如充电座(charging cradle)及充电适配器等附件。此类充电适配器价格低廉，但充电特性及保护功能往往与原厂的OEM适配器有所差别，将会影响到总体的系统性能及可靠性。如果充电器级的设计包含了以下特性，则可实现一个强健的系统，适用于所有的外部AC适配器：

抑制瞬变电压尖刺的保护

非稳压适配器的输出电压特性

散热管理及失效保护本文将探讨在使用不同范围的AC适配器时上述参数在系统层次上的影响，并讨论如何使用线性化的充电器（具有诸如过压保护、散热调节及动态计时器的特性）设计出更强健的系统。文中还引用了TI的bq2406X系列作为线性化充电器家族的示例，展示了一系列以满足以上要求为目的的线性充电器。

多种多样的AC适配器

当今便携式系统设计方面的主要问题之一在于适应宽范围输入供电源的需求，例如AC适配器、USB缆线或车载/空载的直流输出。将适配器以低廉的价格推向市场，取代了原本昂贵的原厂(OEM)适配器，从而促进了众多供应商的开发历程，使可充电便携式设备获得了广泛的成就。此类最流行的供电源，如交流适配器，通常可根据其特性划分为两部分：稳压适配器(regulated adaptor)，典型的OEM适配器；非稳压适配器(unregulated adaptor)，典型的配件供货适配器。

稳压适配器的输出电压通过内置电路提供非常优良的线路及负载调节。而相反的，非稳压适配器所提供的输出电压则取决于负载，线路负载调节能力不强。适配器在过电流状态下的行为也有所差别。稳压适配器在进入过电流区域时通常具有更为陡峭的过渡区(transition region)，如图1所示。

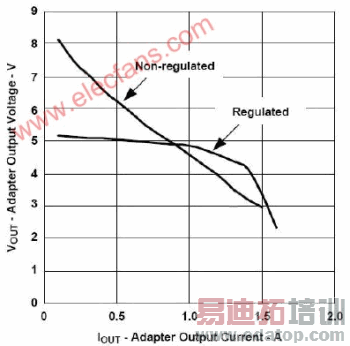

图1：稳压及非稳压型AC适配器的特性

输入瞬变及过电压状态

现今的便携式设备设计于通过上述类型的适配器进行供电，必须整合保护功能，以使得过电压状态下终端设备的风险最小化。过电压状态可分类为两种模式：直流过电压以及瞬变过电压。

通常情况下，直流过电压源于所插入的配件供货或非标准适配器上错误的输出电压。另一方面，瞬变过电压则发生于终端设备热插入适配器的瞬间。瞬变过电压可轻易的达到2倍的正常适配器输出电压，如图2所示。

图2：5V、1A适配器（1uF及10uF输入电容状态下）的热插入瞬变特性

在适当设计时，充电器级可用于将电池和系统与外部供电源隔离，如图3所示。在此类拓扑中，电池组及系统的正极终端被连接至充电级的输出。充电器功率级有效的隔离了外部适配器与系统供电总线。

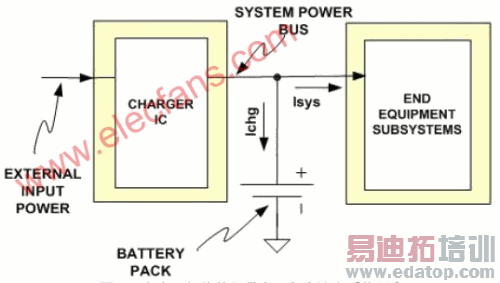

图3：充电器级将外部供电源与电池和系统隔离
