一种基于FPGA的多路视频通道控制系统设计

录入：edatop.com 点击：

视频监控以其直观、方便、信息内容丰富而广泛应用于许多场合。视频监控成为人们生活中不可缺少的技术。在一些危险场所，用视频监控代替人工监视，可以保证人们的生命安全。鉴于一路视频的视野范围有限，要充分收集目标的信息，就需要有多路视频来对同一个物体在不同方位进行监控。因此需要有一个良好的控制手段，确保多路视频控制稳定，可靠。针对织布机告警系统的需求，提出一种基于FPGA的多路视频通道控制系统，本系统设计利用FPGA间接控制2块MAX4312选通所需要的视频通道，实现各个视频通道间相互切换。根据开关控制信号的设计思想在FPGA中对拨动开关输入信号做去抖动处理，然后对不同的开关操作进行编码，最后将信号送给DSP进行处理。

1 系统总体结构

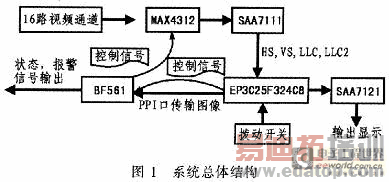

系统总体结构如图1所示。在1台工业织布机上安装了16个CCD图像传感器对布匹进行图像监控，通过2片MAX4312选择16路图像视频信号中的一路，经可编程视频输入器件SAA7111处理后从VP0输出数字图像信号。同时SAA7111输出相应的行、场同步信号HS，VS以及与HS锁定的时钟信号LLC、LLC2，利用这些信号在EP3C25F324C8中对图像进行预处理。然后将处理后的图像通过PPI口送给BF561中进行算法处理，最后将处理结果送给报警和状态指示装置，实现织布机告警功能。为了使图像监控更方便，该系统设计增添了电平拨动开关和脉冲拨动开关。电平开关使输入图像停止切换，固定于其中一路视频输人图像。脉冲开关可以左右拨动，每次向左或向右拨动都会产生一个很短的上升沿脉冲，同时图像向前或向后进行切换，实现手动选择视频输入通道的功能。

2 软件模块设计

2．1 开关控制信号

实际工程中，BF56l连接在FPGA上的PF引脚比较少。为了节约资源，只通过BF561中的BF9来识别2个拨动开关的动作。因此首先需要将2个拨动开关输入信号在FPGA中进行处理整合，得到合适的信号。

本系统开关控制信号的设计思想：由于设计这个信号的目的是识别开关控制动作。因此，只要任何一个开关发生了动作就需要产生一个脉冲。如果只有脉冲信号就只能知道开关发生了动作，而不知道是哪个开关发生了什么动作。所以，要识别具体是哪个开关发生了什么动作就必须配合双口RAM中的数据进行解码。该系统设计的脉冲持续时间对BF561来说并不重要，只要BF561能识别这个脉冲即可。由于系统中的2个拨动开关，一个是电平拨动开关，另一个是脉冲拨动开关，因此，只要根据电平拨动开关的动作制作相应的脉冲信号，再用这个信号与脉冲拨动开关产生的原始信号逻辑相与，就能得到所需要的目的信号。

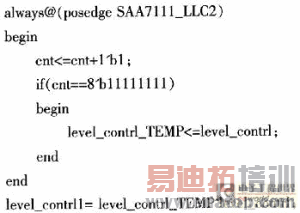

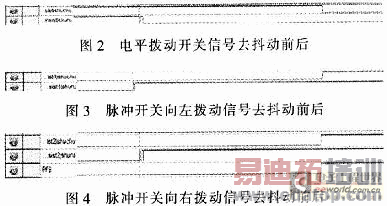

由于拨动开关是机械触点，当其断开、闭合时会有相应的前沿、后沿抖动，为了使每次动作都只做一次响应，就必须对原始开关信号做去抖动处理。抖动信号可以分为2种：一种是时间很短的干扰信号，如高频毛刺；另一种是时间较长的干扰信号，如开关抖动。这里的拨动开关都是人为操作，因此每次触发的时间都不会很短，一般小于10 Hz。根据上述分析开关抖动信号属于后一种。因此在每次开关操作后，对其产生的信号进行连续采样，如果每次采样都是低电平或者都是高电平，就认为此信号不是抖动，确实开关状态发生了变化。整个设计过程使用Verilog硬件描述语言编写，然后在QuartusⅡ平台上编译，并采用SignalTapⅡLogic Arlalvzer对信号采样分析，调试通过后连同其他程序一起烧写进FPGA的配置器件EPCSl6中。图2～图4分别是各个开关动作去抖动前和去抖动后的实时信号采样图。去抖动模块中的部分代码如下：

其中，clk为13．5 MHz频率的时钟信号，clk_cnt为采样时间间隔计数器，当clk_cnt为135 000时采样1次，即每隔10 ms采样1次。寄存器shuru_temp存储前一次开关信号状态，shum存储当前开关信号状态。如果shuru_temp的值等于shtlm的值，则计数器test_cnt自动加l。如果连续4次采样值相等，即test_cnt=4时去抖动输出才随输入变化。
