宽带直流放大器
3 系统软件设计

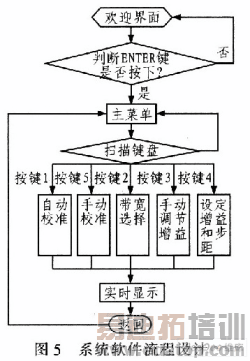

本系统软件部分由以单片机为核心的最小系统构成,进入欢迎界面后通过ENTER键可进入主菜单界面。通过不同的按键可选择不同的软件设置,系统软件设计有两档校准放大电路中零点漂移,自动校准和手动校准。按键2可对放大系统带宽进行选择,按键3可选择增益调节方式为手动连续调节,按键4可对电压增益进行预置,预置范围为0~75 dB,步距为5 dB。对系统所有设置可实时显示,人机交互界面友好,软件设计详细流程如图5所示。
4 测试方案与测试结果
4.1 测试条件
对该带宽直流放大器在28℃室温的环境下进行测试,其而测试仪器及型号如下:直流稳压电源,SGl733SB3A;60 M示波器,Tektronix TDS1002;数字信号源,Tektronix AFG310;PC机,联想WindOWS XP;仿真机,E51/S伟福仿真机。
4.2 测试结果

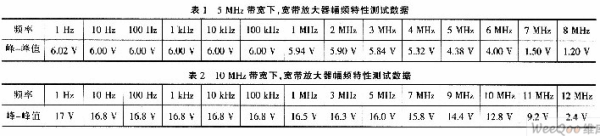

表1给出在放大器的通频带为5 MHz,输入信号有效值为20 mV,预置增益放大为40 dB的测试条件下,改变其输入信号的频率,所测得的输出信号的峰峰值;表2给出在放大器的通频带为10 MHz,输入信号有效值为5 mV,预置增益放大为60 dB的测试条件下,改变其输入信号的频率,所测得的输出信号的峰峰值。其最大输出电压峰峰值为20 V。
5 结束语
以VGA AD603为放大器核心的宽带直流放大器,实现了对0~10 MHz正弦信号的0~75 dB放大,带宽可设置为5 MHz或10 MHz两种,在50Ω负载下最大输出电压峰峰值为20 V。如果采用MSP430F449代替以单片机AT89C55WD和FPGA构成的最小系统的控制可以增加性价比,同时可进一步减小噪声。后级功率放大电路可采用±18 V代替±15 V,可进一步将信号的峰峰值提高到28 V以上,同时后级应采取一些保护措施(如加风扇)减小后级电路的温度,增强系统稳定性。该系统设计采用PCB制作,可增加抗干扰性,抑制自激,具有广泛的市场空间。
