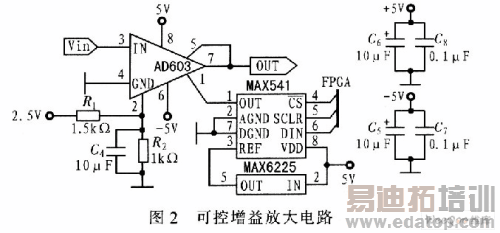

2．2 后级程控放大电路

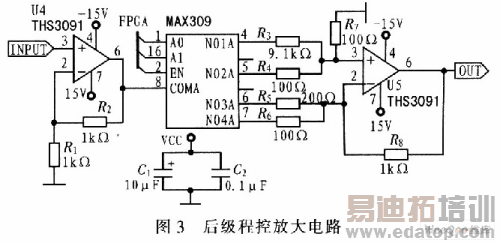

后级程控放大电路主要由模拟开关MAX309和THS3091构成，MAX309导通电阻约100Ω，可通过10 MHz以上的信号，容性负载小，使用方便，易于编程，可通过FPGA对MAX309进行开关选通，前级为同相放大，放大倍数为2倍，有利于信号隔离和传输，提高驱动负载能力，该电路可对输入信号实现0．01、0．1、1、10倍的放大，如图3所示。

2．3 后级功率放大电路

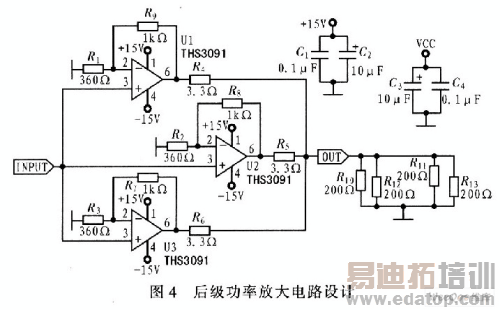

后级功率放大电路由3片THS3091并联构成，±15V供电时，最大输出电压峰峰值可达20 V，根据该器件数据资料，THS3091输出电流最大可达350 mA，为了达到输出功率的要求，使用3个THS309l进行并联，负载电阻由4只200Ω电阻并联组成。信号由同相端输入，增益设置为3．8倍，起到隔离和放大信号的作用。如图4所示。
