数字电位器的研究及应用

2．2 典型应用

2．2．1 手控调压电路

图4所示为由X9313构成的0～+5 V输出的按键式调压电路。将VH端接+5V，VL接地。从VW端输出0～+5 V的可调电压。R1、R2为上拉电阻。只要按动开关S1，输出电压就升高，每按一次电压升高0．05V，最高可达5V。如果按住S2即为低电平，此时按S1则每按一次电压降低0．05V。

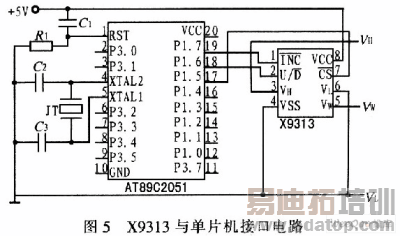

2．2．2 X9313与单片机的接口电路

这里以常用的AT89C2051单片机为例介绍数字电位器与单片机的接口电路。电位器的3个控制端分别接AT89C2051的P1．7、P1．6和P1．5。由R1、C1构成上电复位电路，C2、C3和石英晶体JT构成晶振电路。因为单片机I／O端口内部已有上拉电阻，所以上电时上述控制端均为高电平，电位器处于待机状态，此时应用和上例相同。

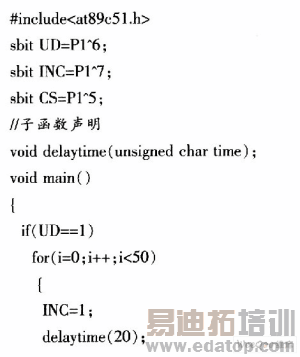

相关程序代码如下：

上面的程序实现了使UD为高电平，此时给数字电位器发送50个脉冲，增大电阻使高低端之间电压为2．5 V。通过单片机传给数字电位器脉冲信号来控制数字电位器的大小，从而方便而精确地改变电阻值。但是在实际应用中，要注意对数字电位器的误差进行分析和补偿。

3 结束语

数字电位器是一种颇具发展前景的新型电子器件，在许多领域可取代传统的机械电位器。其优点为：调节精度高；无噪声，工作寿命极长；无机械磨损；数据可读写；具有配置寄存器及数据寄存器；多电平量存储功能。它广泛应用于仪器仪表、计算机及通信设备、家用电器、医疗保健产品、工业控制等领域。任何需要用电阻来进行参数调整和控制的场合，都可使用数字电位器构成可编程模拟电路。但是在实际使用中应特别注意数字电位器的电阻调整误差，由于不同应用场合时的误差影响因素有所不同。因此在实际应用时，最好利用A／D转换电路对其进行精确测量，并采用单片机对其补偿。
