数字电位器的研究及应用

录入：edatop.com 点击：

数字电位器(DIGITAL Potentiometer)亦称数控可编程电阻器，是一种代替传统机械电位器(模拟电位器)的新型CMOS数字、模拟混合信号处理的集成电路。数字电位器采用数控方式调节电阻值的，具有使用灵活、调节精度高、无触点、低噪声、不易污损、抗振动、抗干扰、体积小、寿命长等显著优点，可在许多领域取代机械电位器。

数字电位器一般带有总线接口，可通过单片机或逻辑电路进行编程。它适合构成各种可编程模拟器件，如可编程增益放大器、可编程滤波器、可编程线性稳压电源及音调／音量控制电路，真正实现了"把模拟器件放到总线上"(即单片机通过总线控制系统的模拟功能块)这一全新设计理念。

目前，数字电位器正在国内外迅速推广，并大量应用于检测仪器、PC、手机、家用电器、现*公设备、工业控制、医疗设备等领域。

1 基本工作原理

由于数字电位器可代替机械式电位器，所以二者在原理上有相似之处。数字电位器属于集成化的三端可变电阻器件其等效电路，如图l所示。当数字电位器用作分压器时，其高端、低端、滑动端分别用VH、VL、VW表示；而用作可调电阻器时，分别用RH、RL和RW表示。

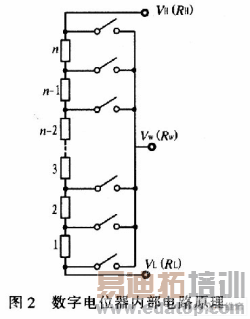

图2所示为数字电位器的内部简化电路，将n个阻值相同的电阻串联，每只电阻的两端经过一个由MOS管构成的模拟开关相连，作为数字电位器的抽头。这种模拟开关等效于单刀单掷开关，且在数字信号的控制下每次只能有一个模拟开关闭合，从而将串联电阻的每一个节点连接到滑动端。

数字电位器的数字控制部分包括加减计数器、译码电路、保存与恢复控制电路和不挥发存储器等4个数字电路模块。利用串入、并出的加／减计数器在输入脉冲和控制信号的控制下可实现加／减计数，计数器把累计的数据直接提供给译码电路控制开关阵列，同时也将数据传送给内部存储器保存。当外部计数脉冲信号停止或片选信号无效后，译码电路的输出端只有一个有效，于是只选择一个MOS管导通。

数字控制部分的存储器是一种掉电不挥发存储器，当电路掉电后再次上电时，数字电位器中仍保存着原有的控制数据，其中间抽头到两端点之间的电阻值仍是上一次的调整结果。因此，数字电位器与机械式电位器的使用效果基本相同。但是由于开关的工作采用"先连接后断开"的方式，所以在输入计数有效期间，数字电位器的电阻值与期望值可能会有一定的差别，只有在调整结束后才能达到期望值。

从图2可以看出，数字电位器与机械式电位器有2个重要区别：1)调整过程中，数字电位器的电阻值不是连续变化的，而是在调整结束后才具有所希望的输出。这是因为数字电位器采用MOS管作为开关电路，并且采用"先开后关"的控制方法：2)数字电位器无法实现电阻的连续调整，而只能按数字电位器中电阻网络上的最小电阻值进行调整。

2 数字电位器的典型应用

数字电位器的应用广泛，而且按照不同的分类标准也有很多种类，但是基本原理是相似的，这里以三线加／减式接口的数字电位器X9313为例，介绍数字电位器的应用。

2．1 内部结构及工作原理

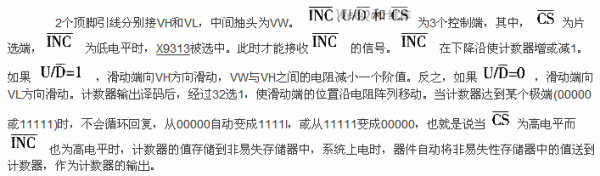

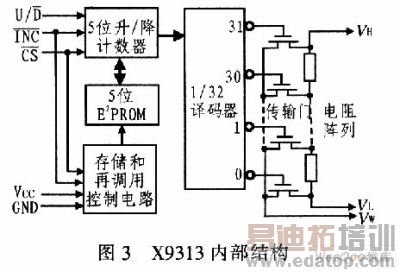

X9313为工业级的32抽头数控电位器，最大阻值为10 kΩ，采用8引脚，有DIP、OIC、FSSOP 3种封装。X9313的内部功能框图，如图3所示。它由输入部分、5位E2PROM、存储和调用电路、32选l译码器、由MOS场效应管构成的32路模拟开关、电阻阵列6部分组成。其中输入部分是5位加／减计数器经过三线加／减式接口()与单片机相连，其工作像一个升／降计数器，输出经译码，控制接通某个电子开关，这样就把电阻阵列上的一个点连接到滑动输出端。电阻阵列由32个等值的电阻和与之相配套的电子开关组成。根据控制端的电平，计数器的内容还可以储存到非易失存储器中以便后续使用。
